安川變頻器常見故障

在我們維修工作中遇到的主要安川變頻器常見故障大致可以分為以下幾種：

安川變頻器常見故障一. 開關電源損壞

安川變頻器故障報警代碼說明

電源是任何機器都要核心單元，開關電源的廣泛應用使得直流電源的獲得更加方便、體積更小，同時故障率也遠比傳統變壓器要高，所以掌握開關電源維修技術已經是一名電子技術從業人員的必備技能。電源損壞是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器的設計是非常成熟的，帶有多種保護功能，具有很高的安全性和穩定性。616G3變頻器就采用了兩級的開關電源，有點類似于富士G5,先由第一級開關電源將直流母線側500多伏的直流電壓轉變成300多伏的直流電壓。然后再通過高頻脈沖變壓器的次級線圈輸出5V、12V、24V等較低電壓，供變頻器的控制板，驅動電路，檢測電路等做電源使用。

在第二級開關電源的設計上安川變頻器使用了一個叫做TL431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的，當然如今我們對431已經不再陌生，幾乎所有的變頻器開關電源都用到了這個元件。用作開關管的QM5HL-24以及TL431都是較容易損壞的器件。在這里有一個小小的經驗，開關變壓器發出刺耳的尖叫聲是經常遇到的故障，這是由脈沖變壓器發出的，這要么是開關電源輸出側有短路現象，要么是初級有電容如47UF之類漏電了。

安川變頻器常見故障二，顯示 SC故障

SC故障是安川變頻器較常見的故障，通常表示IGBT模塊損壞，因為模塊損壞在所有品牌的變頻器維修中都是經常遇到的事，這是引起SC故障報警的重要原因之一。此外驅動電路損壞也容易導致SC故障報警。安川在驅動電路的設計上，上橋使用了驅動光耦PC923，這是專用于驅動IGBT模塊的帶有放大電路的一款光耦，安川的下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路的光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,從而導致SC故障報警。而實際維修中我們發現，幾乎所有的模塊故障都與驅動電路有關，所以維修的時候一定要仔細檢察再裝新模塊，不然再次燒壞了損失可不小。

安川變頻器常見故障三， OH—過熱

過熱故障。當遇到這種情況時，首先會想到散熱風扇是否運轉，觀察機器外部就會看到風扇是否運轉，此外對于30kW以上的機器在機器內部也帶有一個散熱風扇，此風扇的損壞也會導致OH的報警。 造成這些故障的原因往往是因為工作生產現場環境太惡劣，不、粉塵太重引起的，所以定期的正確設備保養是一個企業應該重視的事情，不然一但出現變頻器故障，只知道一味催促我們維修人員是不科學的做法。

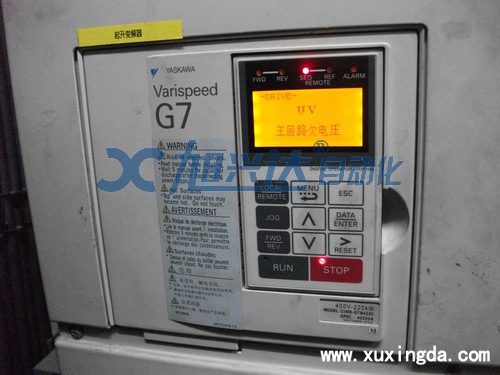

安川變頻器常見故障四， UV—欠壓故障

安川變頻器Uv1故障解決

欠壓故障是由于CPU檢測到了直流母線電壓不足，當出現欠壓故障時，首先應該檢查輸入電源是否缺相，假如輸入電源沒有問題那我們就要檢查整流回路、濾波電容是否有問題，假如都沒有問題，那就要看直流檢測電路上是否有問題了。對于200V級的機器當直流母線電壓低于190VDC，UV報警就要出現了;對于400V級的機器，當直流電壓低于380VDC則故障報警出現，有不少的變頻器在功能參數里可以設定這一報警值，比如東元變頻器GS510系列。

安川變頻器常見故障五， GF—接地故障

安川變頻器GF接地短路故障解決方法

接地故障也是平時會碰到的故障，我們在維修其他品牌變頻器的時候不難發現，接地故障一般是由于輸出負載過重、輸出短路、電機功率過大即電阻過小、電機相對地短路等原因引起的，然而安川變頻器不一樣，在排除電機接地存在問題的原因外，最可能發生故障的部分就是霍爾傳感器了，霍爾傳感器由于受溫度，濕度等環境因數的影響，工作點很容易發生飄移，導致GF報警。

安川變頻器作為一個工控界很有名氣的品牌，在中國的變頻器市場也占有一個重要的地位。安川變頻器從進入中國市場以來已被廣大用戶所接受，并被廣泛應用于電梯、紡織、印刷、印染等行業。日立系列工業設備中廣泛使用了安川變頻器，很多高端品牌的電梯都使用了安川變頻器，特別是G7系列三電平變頻器，維修的時候可是重點和難點。安川變頻器類別齊全, 通用型變頻器從早期的616G3，到后來推出的616G5,以及現在銷售的616G7都以其良好的品質贏得了市場。此外在提升行業安川變頻器更有著廣闊的市場，從原先的676VG3到現在的676GL5,安川變頻器以其優越的力矩特性在提升行業樹立了良好的口碑，確立了領先的優勢。

結束語

以上是安川變頻器維修的一些較常見的故障，但在實踐中可能會碰到各種問題，希望大家能夠多交流，從理論出發，結合實際條件，仔細檢查，沒有任何文章能幫助你解決問題，只能提供一些借鑒和參考，切不可一味的從文章中尋找解決方法，還需要維修人員自己舉一反三，獨立思考，方能手到病除。
