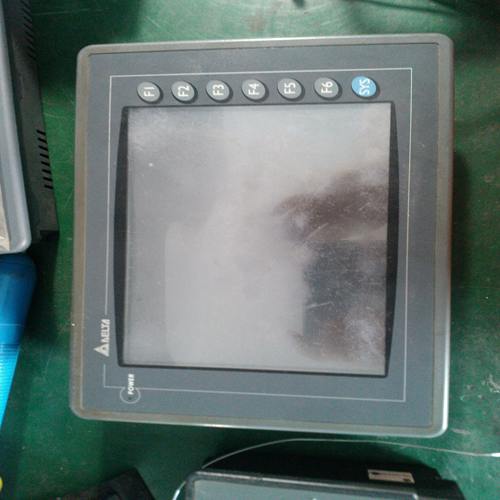

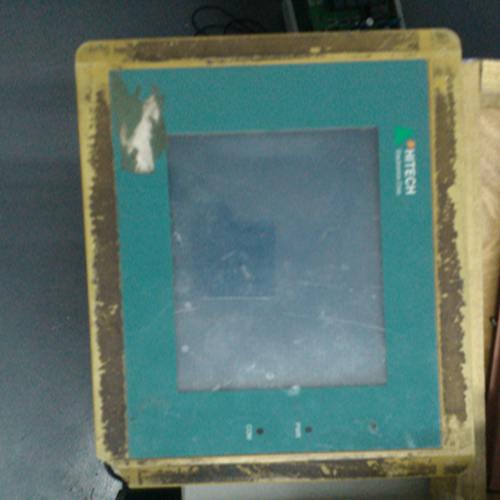

PLC與工業觸摸屏的抗干擾

1、采用性能優良的電源，抑制電網引入的干擾。

對于PLC控制器供電的電源，應采用非動力線路供電，直接從低壓配電室的主母線上采用專用線供電。選用隔離變壓器，且變壓器容量應比實際需要大1.2～1.5倍左右，還可在隔離變壓器前加入濾波器。對于變送器和共用信號儀表供電應選擇分布電容小、采用多次隔離和屏蔽及漏感技術的配電器�？刂破骱虸/O系統分別由各自的隔離變壓器供電，并與主電路電源分開。PLC控制器的24V直流電源盡量不要給外圍的各類傳感器供電,以減少外圍傳感器內部或供電線路短路故障對PLC控制器的干擾。此外，為保證電網饋電不中斷，可采用在線式不間斷供電電源(UPS)供電，UPS具備過壓、欠壓保護功能、軟件監控、與電網隔離等功能，可提高供電的安全可靠性。對于一些重要的設備，交流供電電路可采用雙路供電系統。
    2、正確選擇電纜的和實施敷設，消除可編程控制器、人機界面的空間輻射干擾。
    不同類型的信號分別由不同電纜傳輸，采用遠離技術，信號電纜按傳輸信號種類分層敷設，相同類型的信號線采用雙絞方式。嚴禁用同一電纜的不同導線同時傳送動力電源和信號，避免信號線與動力電纜靠近平行敷設，增大電纜之間的夾角，以減少電磁干擾。為了減少動力電纜尤其是變頻裝置饋電電纜的輻射電磁干擾，從干擾途徑上阻隔干擾的侵入，要采用屏蔽電力電纜。
           、

3、PLC控制器輸入輸出通道的抗干擾措施
    輸入模塊的濾波可以降低輸入信號的線間的差模干擾。為了降低輸入信號與大地間的共模干擾，PLC控制器要良好接地。輸入端有感性負載時，對于交流輸入信號，可在負載兩端并接電容和電阻，對于直流輸入信號可并接續流二極管。為了抑制輸入信號線間的寄生電容、與其他線間的寄生電容或耦合所產生的感應電動勢，可采用RC浪涌吸收器。
    輸出為交流感性負載，可在負載兩端并聯RC浪涌吸收器;若為直流負載，可并聯續流二極管，也要盡可能靠近負載。對于開關量輸出的場合，可以采用浪涌吸收器或晶閘管輸出模塊。另外，采用輸出點串接中間繼電器或光電耦合措施，可防止PLC控制器輸出點直接接入電氣控制回路，在電氣上完全隔離。
    4、PLC控制器抗干擾的軟件措施
    由于電磁干擾的復雜性，僅采取硬件抗干擾措施是不夠的，要用PLC控制器的軟件抗干擾技術來加以配合,進一步提高系統的可靠性。采用數字濾波和工頻整形采樣、定時校正參考點電位等措施，有效消除周期性干擾、防止電位漂移。采用信息冗余技術，設計相應的軟件標志位;采用間接跳轉，設置軟件保護等。例如對開關量輸入信號，采用定時器延時的方式多次讀入，結果一致再確認有效，提高了軟件的可靠性。
    5、正確選擇接地點，完善接地系統。
    良好的接地是保證PLC控制器可靠工作的重要條件，可以避免偶然發生的電壓沖擊危害，還可以抑制干擾。完善的接地系統是PLC控制器抗電磁干擾的重要措施之一。

6、設備選型。

在選擇設備時，首先要了解國產PLC生產廠家給出的抗干擾指標，如共模抑制比、差模抑制比、耐壓能力、允許在多大電場強度和多高頻率的磁場強度環境中工作等，要選擇有較高抗干擾能力的產品，如采用浮地技術、隔離性能好的可編程控制器、人機界面HMI。
