一、變頻恒壓供水系統恒壓供水基板概述

器固定驅動方式和基板循環驅動方式外，還可以配備消防泵的自動控制等功能。

（變頻恒壓供水系統改造）

無需要原來構成系統所必需的調節器及控制器，就能構成。不但功能卓越性能可靠而且更多廉價的系統。
本恒壓供水基板具備八個可驅動AC250V繼電器的節點輸出，最多可以托四臺水泵。
由定時切換功能使各泵運轉時間均勻，從而抑制了泵的設備老化。
由于可接點動信號從外部來選擇水泵，所以便于維修。

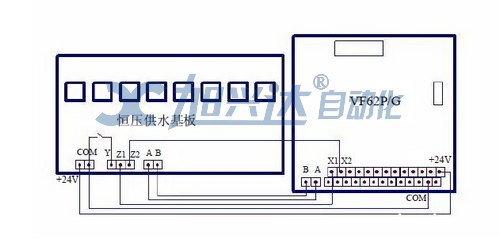

二、變頻恒壓供水系統中恒壓供水控制器與變頻器的連接

(變頻恒壓供水系統恒壓供水控制器與變頻器的連接)

端子說明：恒壓供水基板的A.B端子為RS485通信的接收與發送端，Z1是降低加泵時水壓過大信號輸出端，Z2是降低減泵時水壓下降信號輸出端，Y是消

防泵控制輸入信號端，+24V，COM分別為基板的電源輸入端和地端。
2、內置
對于11KW或11KW以上的變頻器，恒壓供水控制器與其連接時，采用內置的方式。
將恒壓供水基板取出，如圖擺放，并用隨機附送的螺釘在四周進行固定，供水板與變頻器的連接采用導線直接外置連接，供水基板的控制端子與接觸器

的連接可以通過變頻器的出線孔進行走線。
