三菱A540-22KW變頻器維修之單板運行的OC1屏蔽方法

在維修三菱變頻器的時候，我們經(jīng)常會在不裝模塊的情況下進行運行，好讓我們能正確地判斷驅動部分是否正常工作，但是三菱的變頻器在不裝模塊的情況下很難屏蔽掉報警信號，正好接到幾臺三菱A540-22KW變頻器維修，用戶又不急，讓我有了充分的時間來研究此機單板運行的方法，終于成功了，此方法特分享給各位。

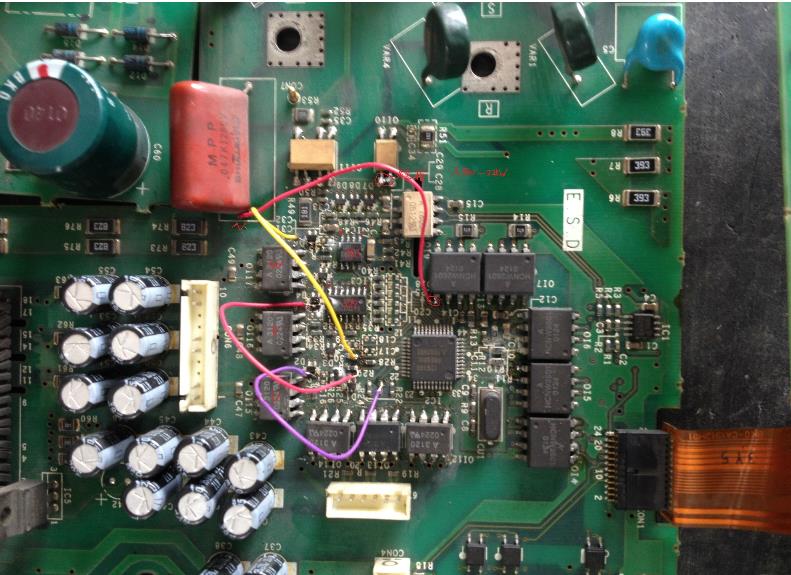

這是屏蔽方法的跳線圖.
方法：1．將三相檢查光耦進行次級短接，取消三相檢測，否則會引起運行無頻率顯示。
         2．在P,N端接上DC530V電壓，在RI,SI端接上交流380V。
         3．將IC501(1302H02)第11腳與OI5（光耦HWCN2601)第5腳進行端接。
         4．反饋信號如下圖進行端接。

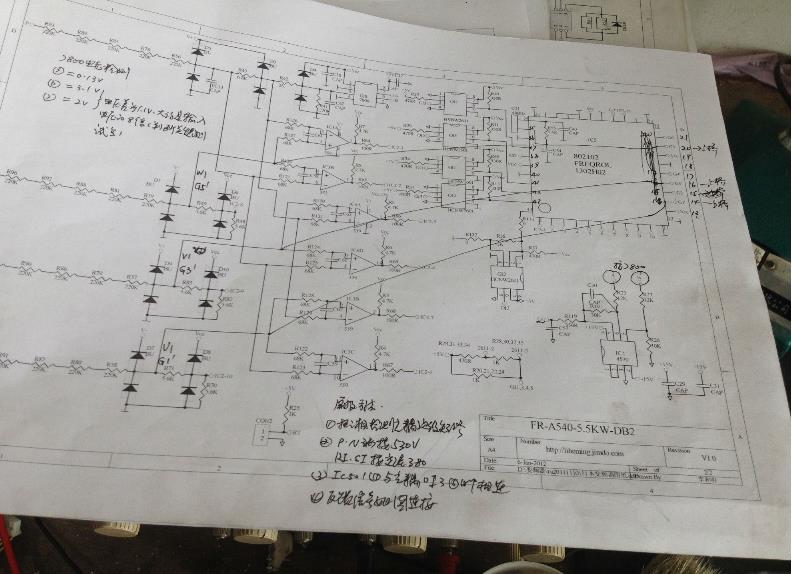

說明：因沒有22KW的電路圖，故用5.5KW的電路圖，其原理是一樣的，G1,G3,G5是上橋驅動信號，從1302h02直接接出來，不要接在其后面的電阻上。

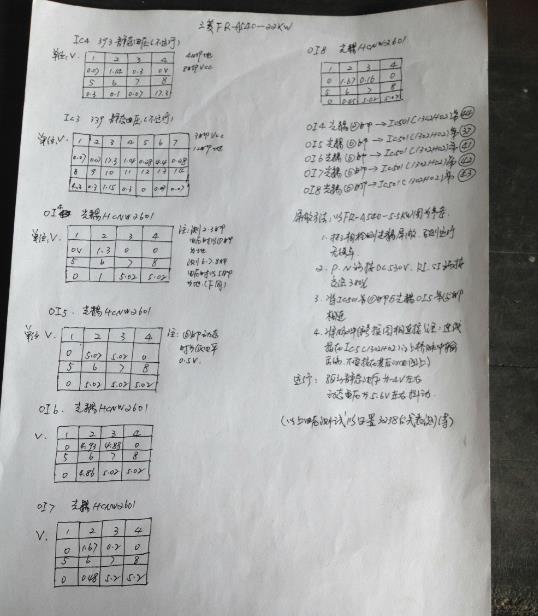

這是393和339的各腳靜態(tài)電壓值，供參考。
連接正確就可以運行了

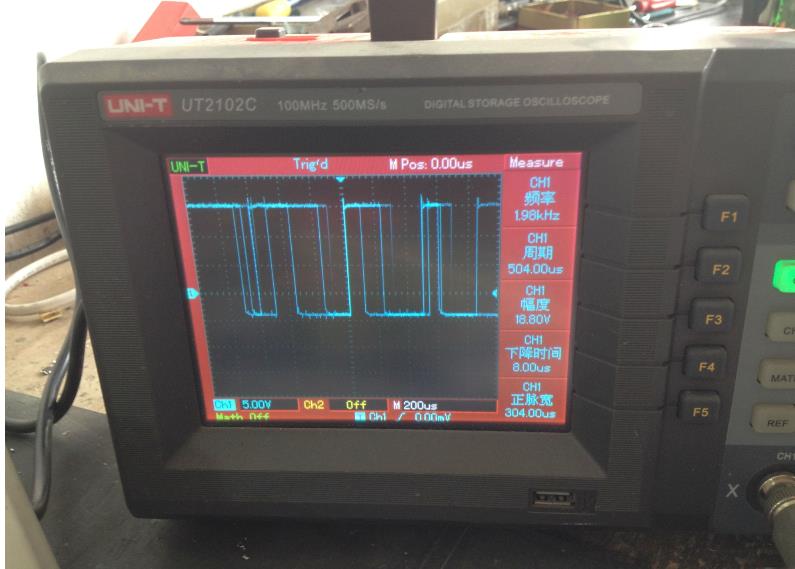

此驅動靜態(tài)電壓為-4.2V左右，動態(tài)電壓為5.6V左右抖動

變頻器維修波形圖有點抓不住，是因為測試的時候頻率有點高，但不影響判斷。如有不妥之處，歡迎指正。

轉載自工控論壇，感恩論壇大神“沈振”的無私奉獻！
