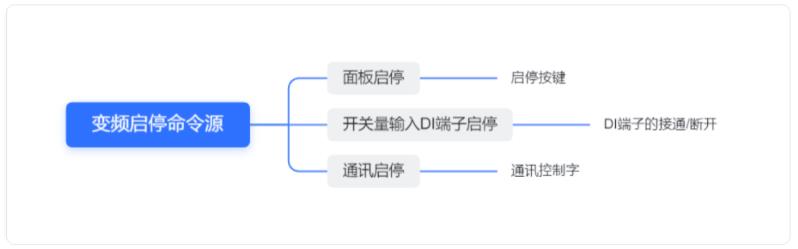

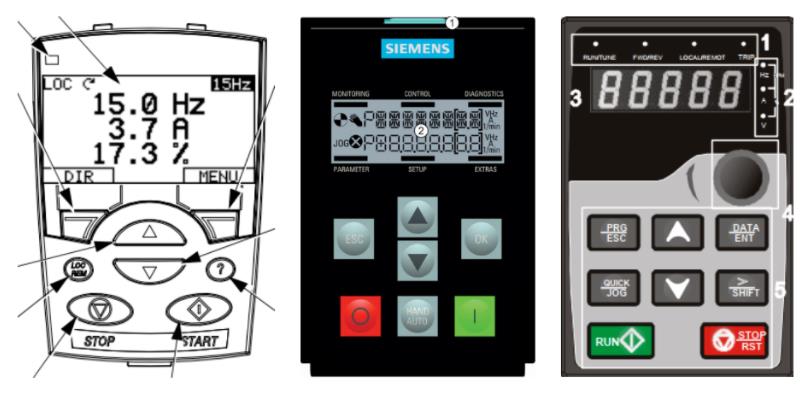

將變頻器的啟停命令源設置為面板啟停，通過變頻器控制面板上的啟動按鍵和停止按鍵即可啟動或停止變頻器。

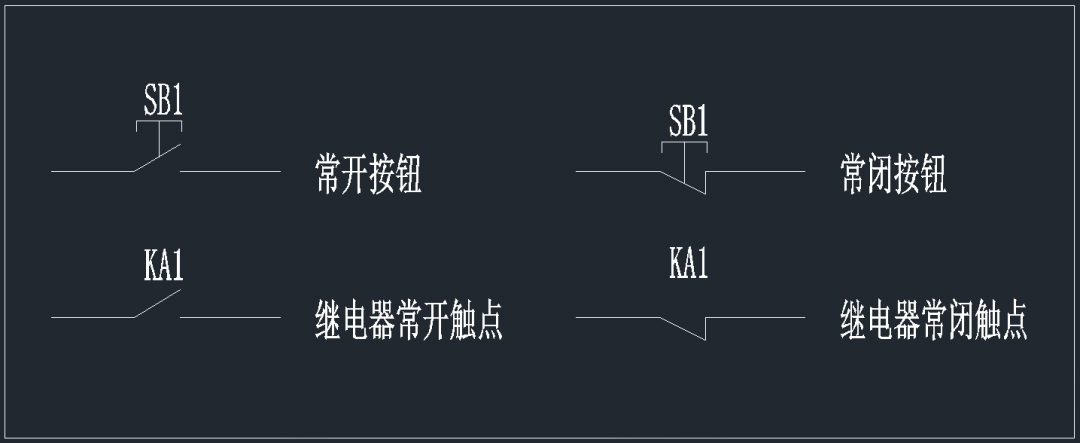

常開觸點和常閉觸點
常開觸點是指控制元件的線圈在失電的狀態或無人操作狀態，觸點為開路，即斷開的狀態；常閉觸點是指控制元件的線圈在失電的狀態或無人操作狀態，觸點為閉合狀態，即接通狀態。

圖紙上畫出的，是斷開狀態就是常開，是閉合狀態就是常閉。

保持型旋鈕控制
保持型旋鈕，當旋鈕旋轉至運行位置松開旋鈕，旋鈕后的觸點持續保持接通以控制變頻器持續運行；需要停止變頻器時，再將旋鈕旋轉回停機位置，旋鈕后的觸點斷開，變頻器停機。

自鎖電路控制
如果使用啟動和停止按鈕來控制，那么在啟動電路被按下后，需要將繼電器的常開觸點并聯至啟動按鈕，從而對繼電器進行自鎖，啟動按鈕松開復位后，繼電器仍然能夠保持接通狀態。再通過繼電器的一副常開觸點來控制變頻器的DI信號即可使變頻器保持持續運行的狀態。當按下停止按鈕時，繼電器失電斷開，DI信號也會斷開，變頻器停機。

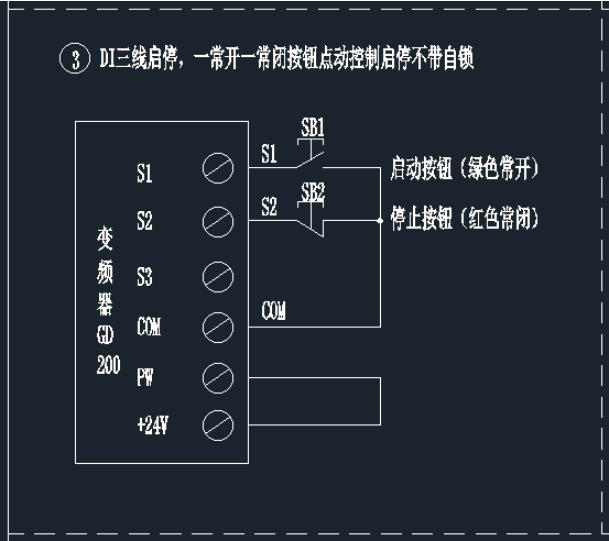

DI三線控制啟停
通常情況
啟動變頻器時，一個端子（DI2）保持為真的狀態，另一個端子（DI1）點動為真后變頻器即可持續運行，需要停機時只需點動斷開這個一直保持為真狀態的端子（DI2）。

通常情況：通俗的描述就是當停止按鈕未被按下時，啟動按鈕被按下，變頻器運行；啟動按鈕松開后變頻器保持運行狀態；停止按鈕被按下，變頻器停止；停止按鈕松開后，變頻器保持停止?fàn)顟B(tài)。
特殊的情況分析：如果先按下了停止按鈕不松開，再按下啟動按鈕，變頻器不會運行；如果按下啟動按鈕不松開，按下停止按鈕時變頻器停止，松開停止按鈕時變頻器又開始運行。

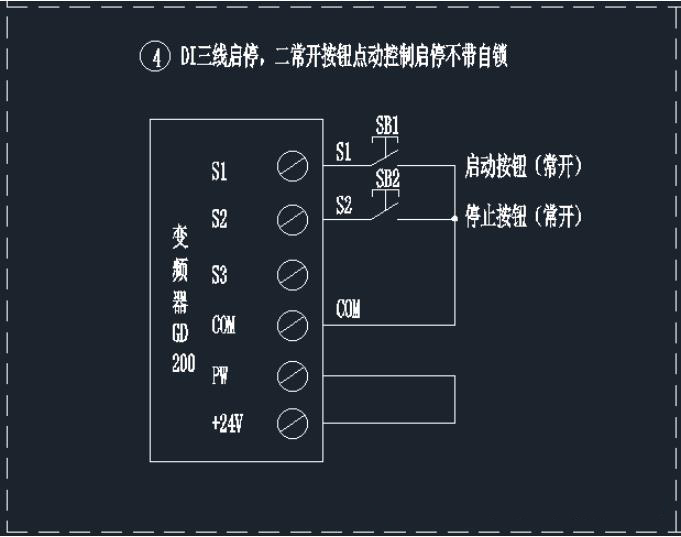

特殊1：二常開按鈕實現DI三線啟�？刂�
此種接法如果不進行參數設置，變頻器的啟動按鈕無法控制變頻器啟動，我們可以通過設置變頻器參數使用DI輸入信號的取反功能將S2端子的信號取反，也就是按鈕SB2未被按下時，S2端子的輸入狀態為真，按鈕SB2被按下時，S2端子的輸入狀態為假。

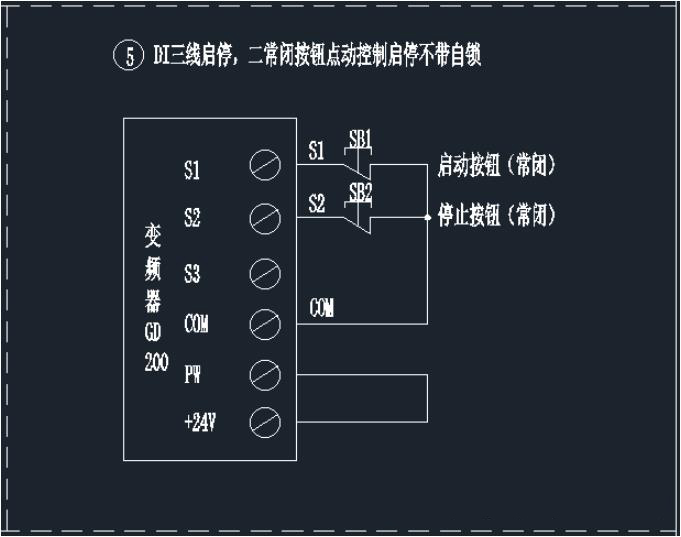

特殊：二常閉按鈕實現DI三線啟�？刂�
此種情況如果SB2停止按鈕未被按下，變頻器將一直處于運行狀態。我們可以通過設置變頻器參數使用DI輸入信號的取反功能將S1端子的信號取反，也就是按鈕SB1未被按下時，S1端子的輸入狀態為假，按鈕SB2被按下時，S1端子的輸入狀態為真。

三線控制啟停的參數設置舉例

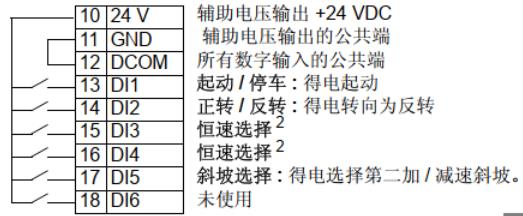

ABB ACS510

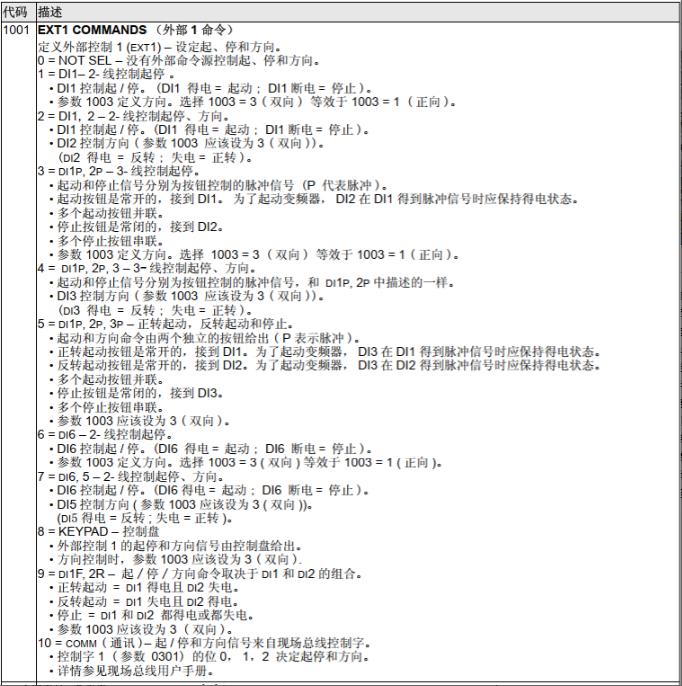

REM模式下，P1001=3 DI1P,2P-3-線控制啟停（P代表脈沖，啟動按鈕是常開的，接到DI1。為了啟動變頻器，DI2在DI1得到脈沖信號時應保持得電狀態。多個啟動按鈕應是并聯的。停止按鈕是常閉的，接到DI2。多個停止按鈕應是串聯的。

還有其他通過按鈕點動控制的模式，請參考變頻器手冊中的描述

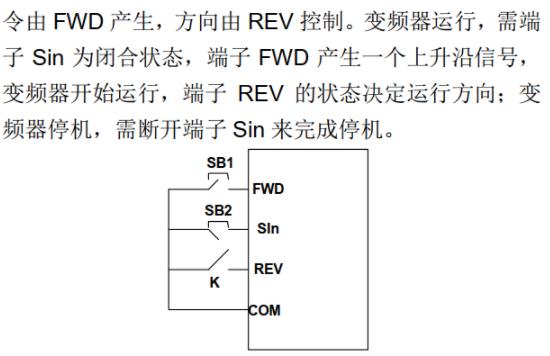

英威騰GD200A

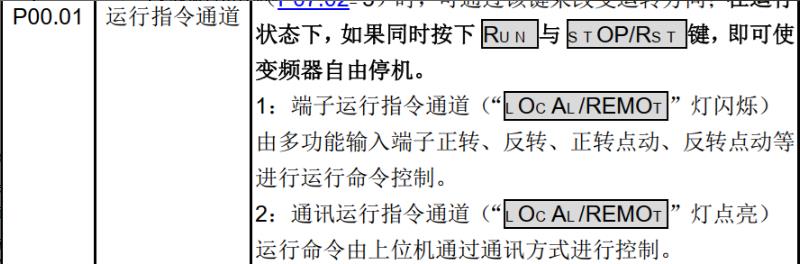

P00.01=1 運行指令來自端子

P5.01=1 S1端子定義為正轉運行（FWD）

P5.02=3 S2端子定義為三線式運行控制（SIn）

P5.10 設置輸入端子極性選擇，是否對輸入端子進行取反。正常情況下不需要設置，上文提到的兩種特殊情況才根據需要設置。

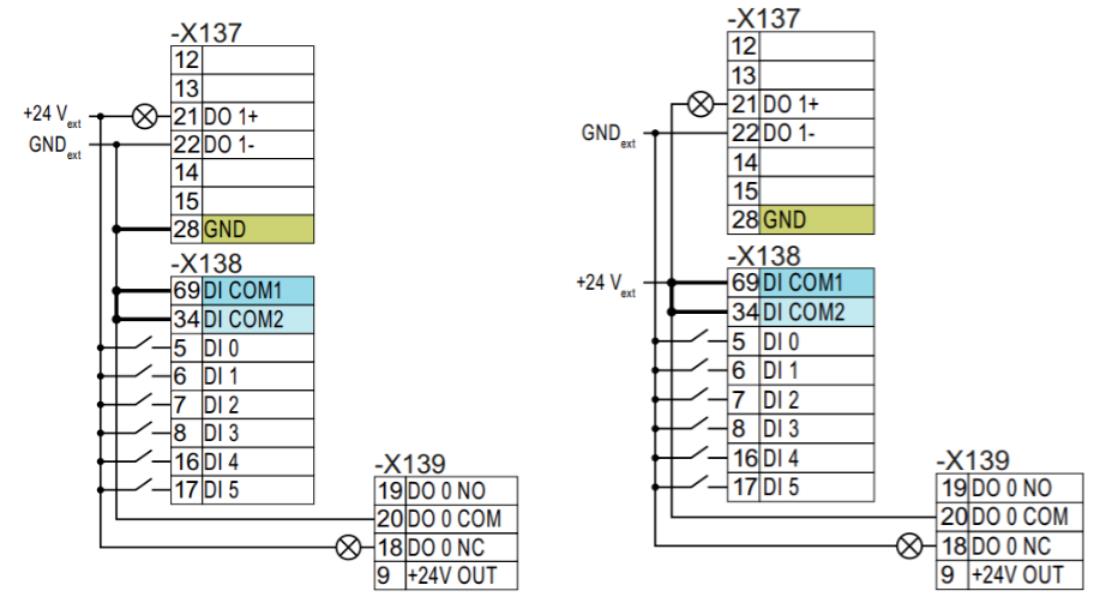

西門子G120C
兩線，三線控制啟停概述

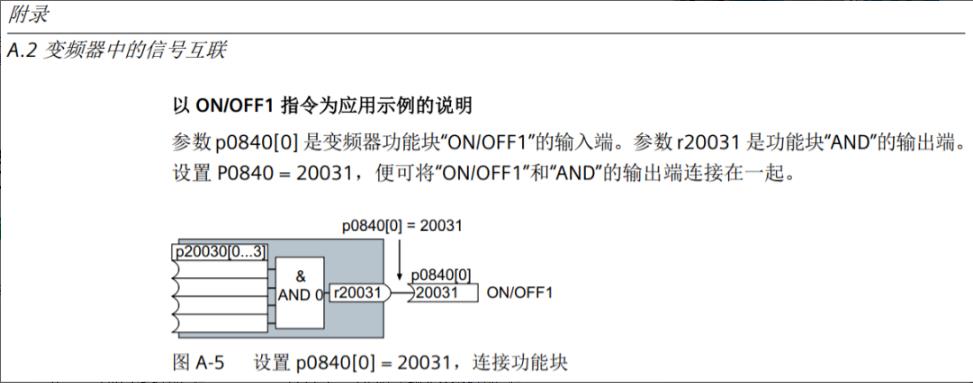

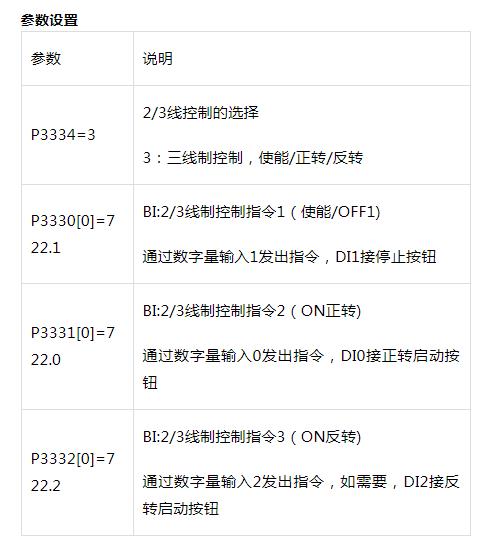

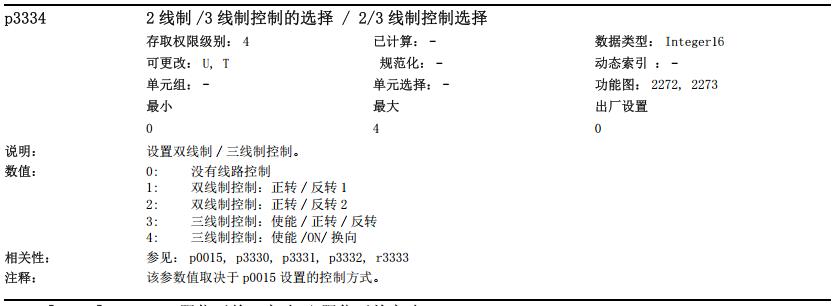

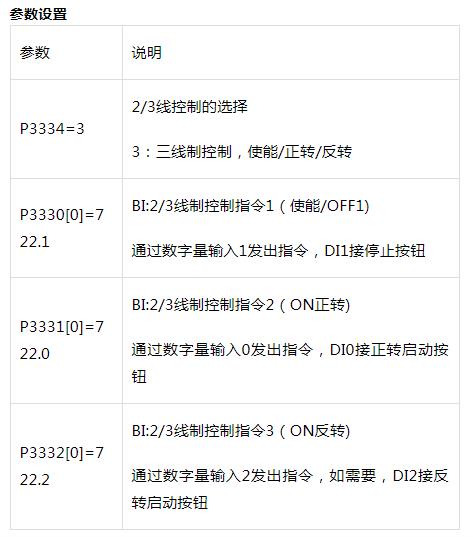

通過參數P3334進行選擇，然后通過參數P3330,P3331,P3332參數連接至r722數字量DI輸入狀態即可實現兩線，三線控制。

三線制控制，使能/正傳/反轉
