11KW普傳變頻器同時多個故障維修實例

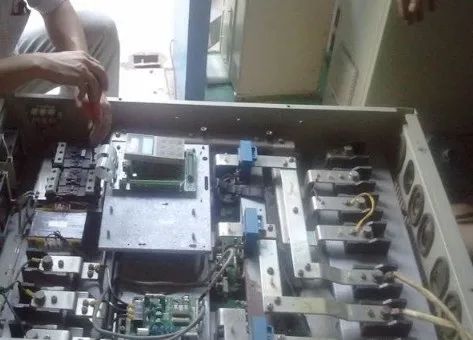

一、維修中出現的異常：
    測量主回路各端子無短路等異常現象，尤其將逆變模塊其它引腳各測了一遍，確認可以送電檢測；送電，顯示正常，空載按起動鍵，跳OC保護停機。

   為驗證此過流信號的來源，檢查電流互感器輸入處理電路，為L(zhǎng)M347（同LM324結構同），人為改變其輸入、輸出狀態，變頻器無反應，看來OC信號不是由電流檢測電路輸出的。

  考慮還是由逆變模塊饋回的，故徹底檢查驅動電路，包括該電路四路電源的濾波電容，也做了容量檢查。無異常該機器驅動電路采用了三塊集成電路，分別為：A4504、MC33153、和P521，A4504為CPU輸入觸發脈沖與主電路的隔離光耦，MC33153為模塊驅動，光耦P521作用是將逆變模塊異常情況反饋至CPU，以達到快速停機保護的目的。通電中，無論是待機或啟動狀態，將六路P521的任一路輸出端短接一下，變頻器均跳OC保護停機，電路非常靈敏�？蛰d下的起動即跳OC，多是由這六路光耦將信號饋回CPU的。

    判斷為逆變輸出模塊SKM75GD124D已經損壞，停電后用萬用表細致檢測，查不出異常。六個主端子和其它觸發端子等，和好的塊比較，測量結果是一樣的。換一塊試試吧。只有更換模塊試驗了。

   購得一塊相同型號的原裝拆機品，焊接后先將模塊的直流供電脫開，操作面板按鈕啟動后，面板顯示頻率正常輸出，測六路驅動輸出的直流電壓——模塊觸發端未起動運行時為0V，起動后7.6V左右，皆為正常。又用示波器測六路觸發脈沖幅度與變化也都正常，判斷驅動電路及連接線都準確無誤。

  還是未敢貿然接入直流母線，先接入DC24V開關電源，試啟動，變頻器顯示頻率正常，測U、V、W輸出電壓，50赫茲時電壓僅為13V，且輸出幅度有周期性收縮現象，但尚能“正常觸發與運行”。由于對輸出波形不太熟悉，對此現象未能引起注意，又接入了200V左右的直流電源，一送電，還是跳OC！感覺模塊還是有問題！于地?fù)Q用一個確認是好的模塊，接入24V開關電源，再測U、V、W 輸出電壓，50Hz時電壓值已上升到17.8V，且輸出幅度恒定，無收縮現象。這才是好塊塊！

    所購拆機品模塊，內部IGBT管子雖未直接擊穿，但已損壞，存在較大的漏電流，接入24V供電時，雖使輸出跌落至13V，還不至于引起故障保護動作，但一接入200V以上直流電源，其漏電流已達到一定值，于是導致故障動作。

    又找了一個原裝拆機品，重復了以上步驟后，驗明一切正常，進行裝機。終于修復。

   拆機器模塊不是不能用，但必須慎用。由于模塊焊到線路板上，再拆下來極其困難，最好在裝機前，能通入較低的直流電源，檢查其好壞。若是壞塊，清理好引腳焊錫，就能夠退換。確認為好塊后，再焊入線路板。

二、重申維修步驟：

1、六相輸出觸發脈沖全都正常，可焊接逆變模塊；

2、先用24V開關電源加電試驗，無異常，再送入直流母線電壓（如驅動電路及引線異常，加入24V開關電源不會損壞模塊。注意測量三相交流輸出是否平衡，輸出中有無直流成份，若異常，往往存在有一臂無觸發脈沖，或觸發脈沖異常。這一環節的檢測至為重要，故障隱患往往都會暴露出來。）；
