干貨分享 | 詳解變頻器的電氣控制線路

變頻器的基本接線圖見圖10-7。

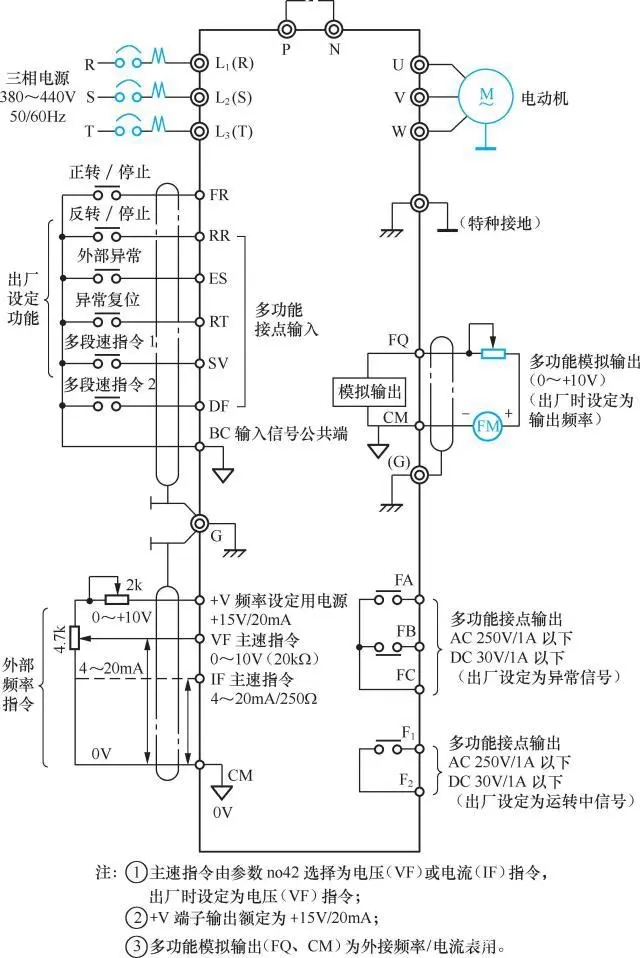

圖10-7 變頻器的基本接線圖

接線時應注意以下幾點。
(1)輸入電源必須接到端子R、S、T上，輸出電源必須接到端子U、V、W上，若接錯則會損壞變頻器。
(2)為了防止觸電、火災等事故并降低噪聲，必須連接接地端子。
(3)端子和導線的連接應牢靠，要使用接觸性好的壓接端子。
(4)配完線后，要再次檢查接線是否正確，有無漏接現象，端子和導線間是否短路或接地。
(5)通電后，需要改接線時，即使已經關斷電源，主電路直流端子濾波電容器放電也需要時間，所以很危險。應等充電指示燈熄滅后，用萬用表確認P、N端之間直流電壓降到安全電壓(DC 36V以下)后再操作。
主回路端子的接線
變頻器的主回路配線圖見圖10-8。

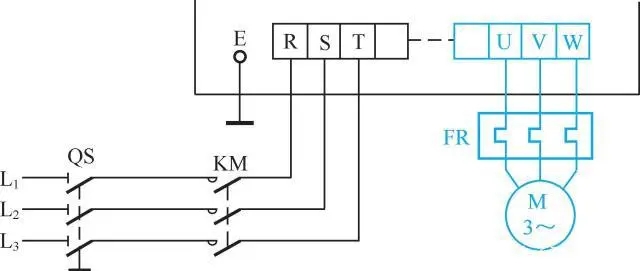

圖10-8 變頻器的主回路配線圖

主回路端子的功能見表10-7。

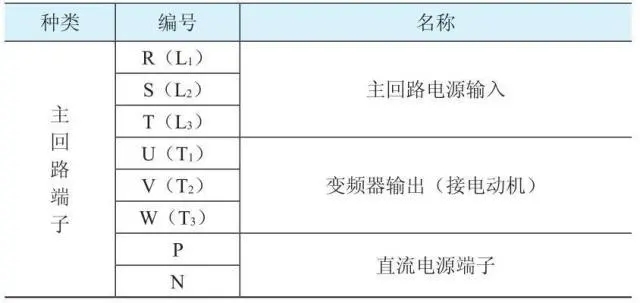

表10-7 主回路端子功能說明

主回路接線時應注意以下幾點。
(1)主回路端子R、S、T經接觸器和斷路器與電源連接，不用考慮相序。
(2)不應以主回路的通斷來進行變頻器的運行、停止操作。需要用控制面板上的運行鍵(RUN)和停止鍵(STOP)來操作。
(3)變頻器輸出端子最好經熱繼電器再接到三相電動機上，當旋轉方向與設定不一致時，要調換U、V、W三相中的任意兩相。
(4)星形接法電動機的中性點絕不可接地。
(5)從安全及降低噪聲的需要出發，變頻器必須接地，接地電阻應小于或等于國家標準規定值，而且要較粗的短線接到變頻器的專用接地端子上。當數臺變頻器共同接地時，勿形成接地回路，見圖10-9。

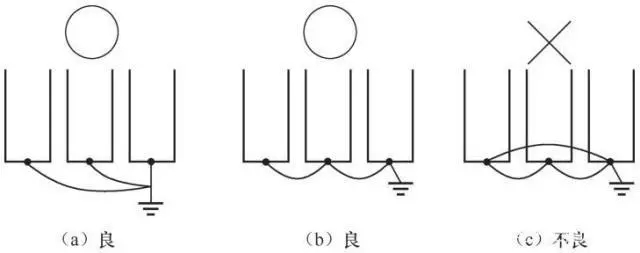

圖10-9 接地線不得形成回路

控制電路端子的接線
控制電路端子的排列見圖10-10。

圖10-10 變頻器控制電路端子的排列

控制電路端子的符號、名稱及功能說明見表10-8。

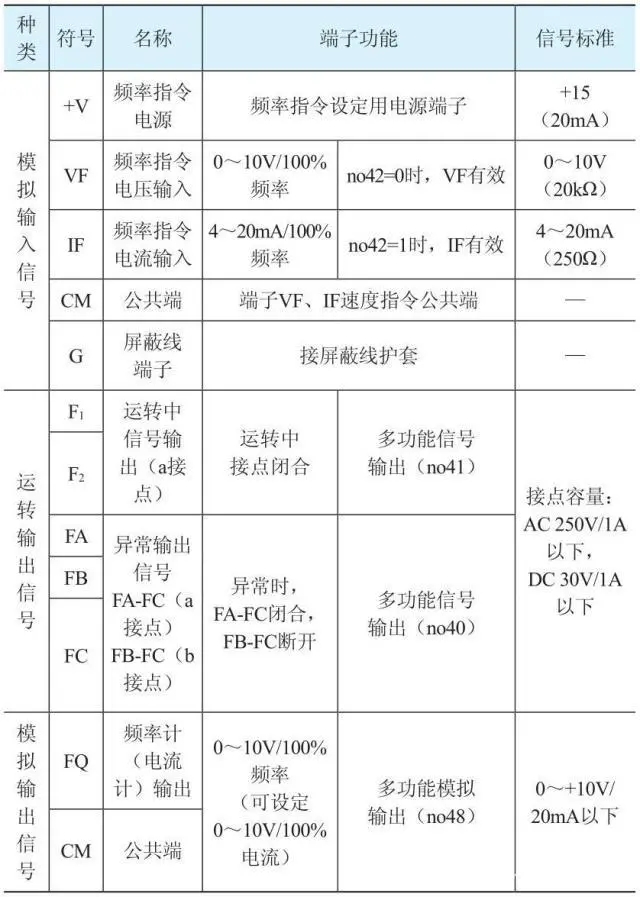

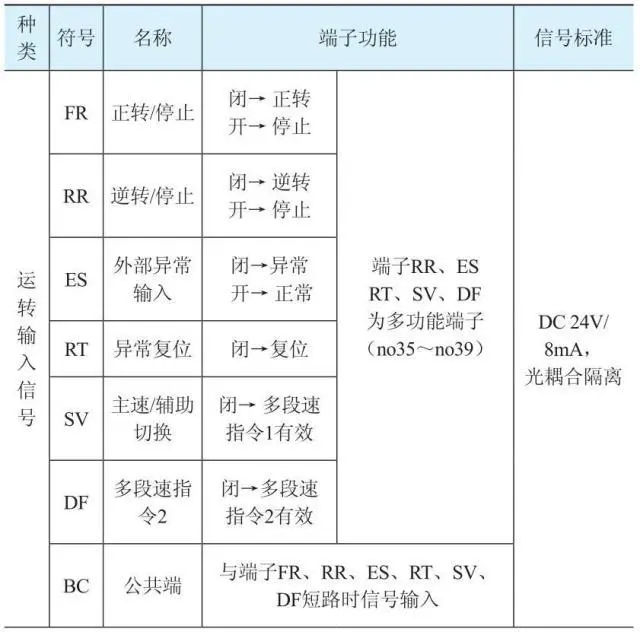

表10-8

表10-8 控制電路端子的符號、名稱及功能說明
續表

(1)控制電路配線必須與主回路控制線或其他高壓(或大電流)動力線分隔并遠離，以避免干擾。
(2)控制電路配線端子F1、F2、FA、FB、FC(接點輸出)必須與其他端子分開配線。
(3)為防止干擾、避免誤動作發生，控制電路配線務必使用屏蔽隔離絞線，見圖10-11。使用時，將屏蔽線接至端子G，配線距離不可超過50m。

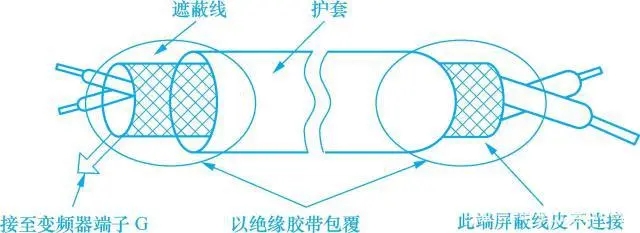

圖10-11 配線用屏蔽隔離絞線
