三菱變頻器15段速的設置方法

今天介紹一下三菱變頻器FR-D720S型號的15段速設置方法。

本設置是在變頻器在設置了出廠設置的條件下進行。

具體設置出廠界面方法：MOOD→旋鈕→找到ALLC→SET→設置參數為1→SET→當顯示在ALLC和1之間來回閃爍就表示設置出廠設置成功。

設置出廠的參數號

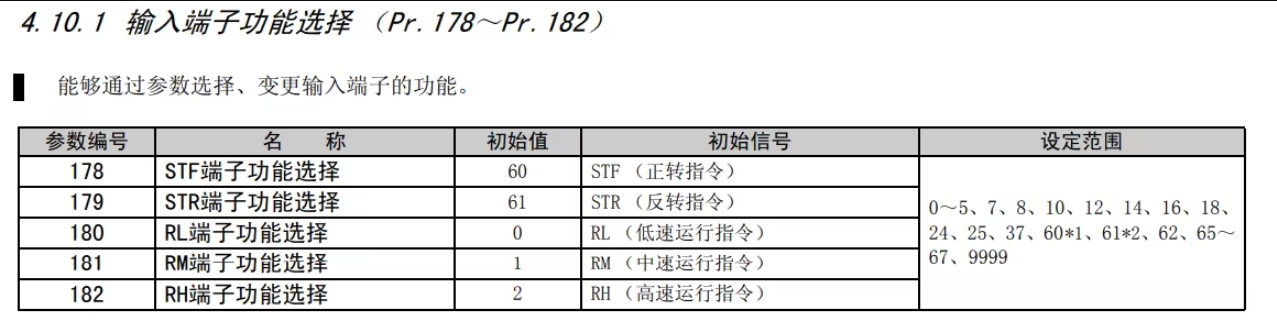

第一步：15段速要使用4個端子作為信號，所以必須要更改STR,STF其中一個端子作為調速的信號，我們稱這個虛擬端子為REX，找到Pr.178~Pr.182參數型號，這里選擇修改STR端子。找到Pr.179參數，進入后參數設置為 "8" 。PS：有些變頻器在Pr.160在往上調就回到了起點，沒有后面的參數號，這里可以把Pr.160里面的參數改為“0”即可(初始值9999）。

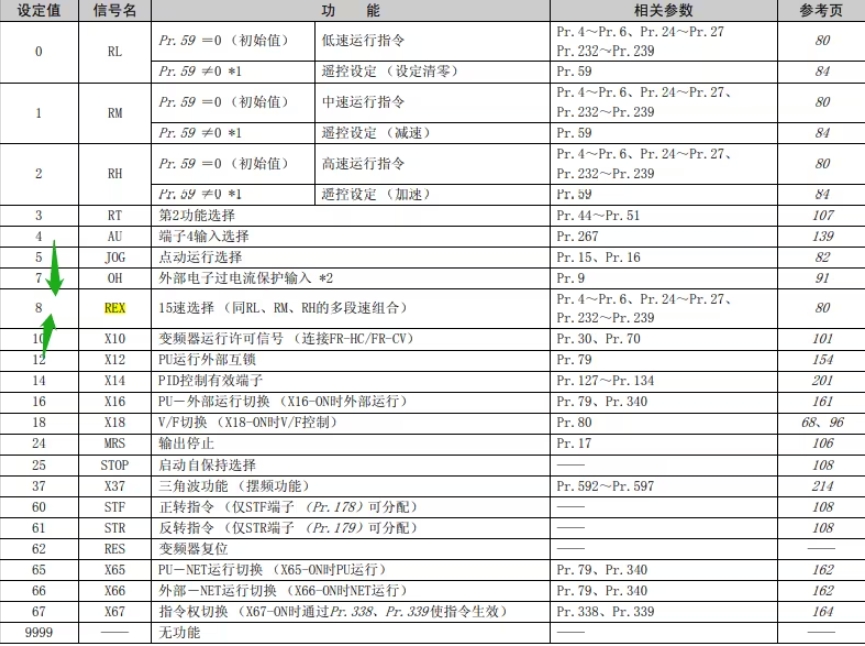

具體的數值的對應關系

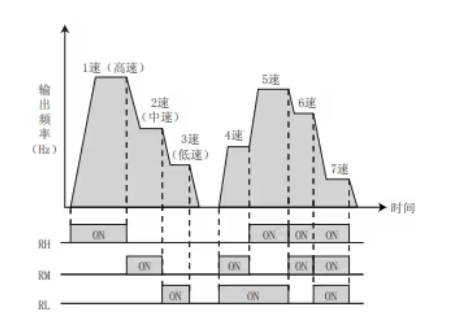

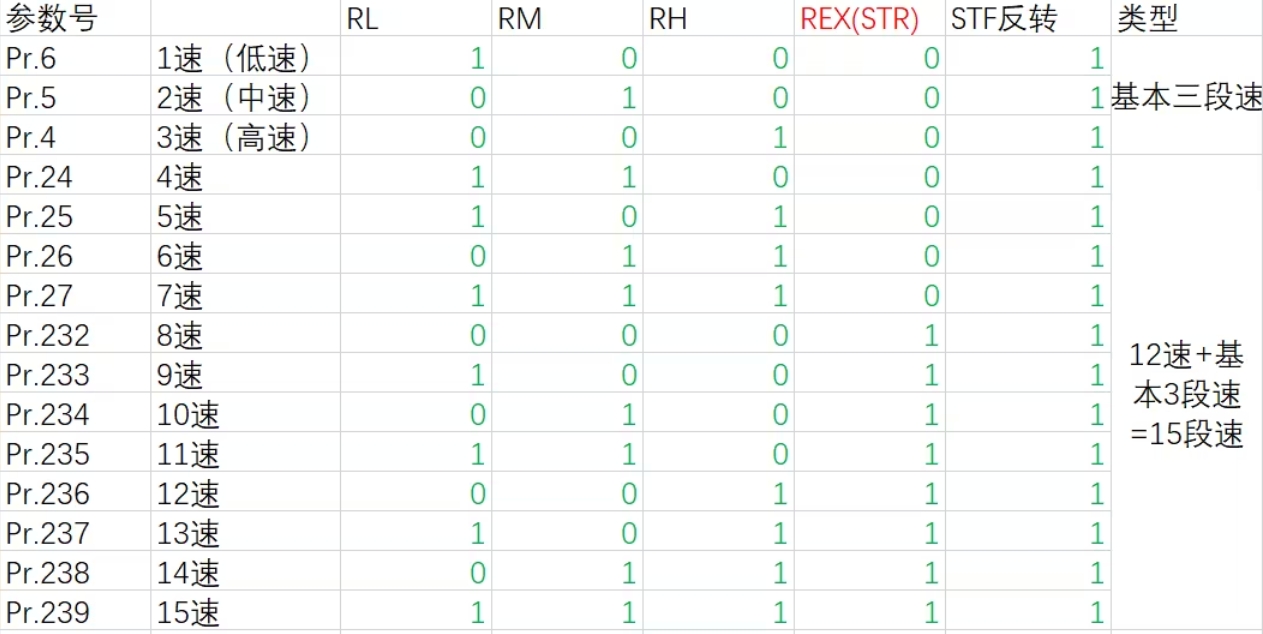

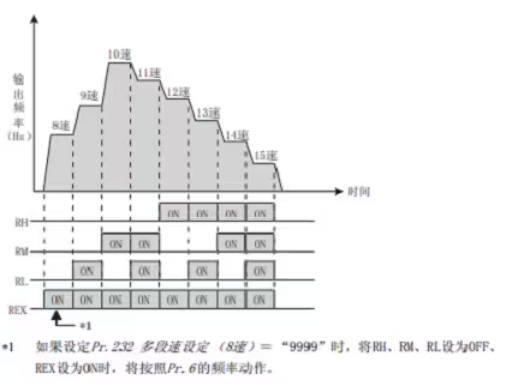

修改完成后就可以設置每段速的頻率了！這里歸納了張表：

最后，別忘了設置Pr.79為外部控制模式，即把Pr.79設置成 “3”或“4”。

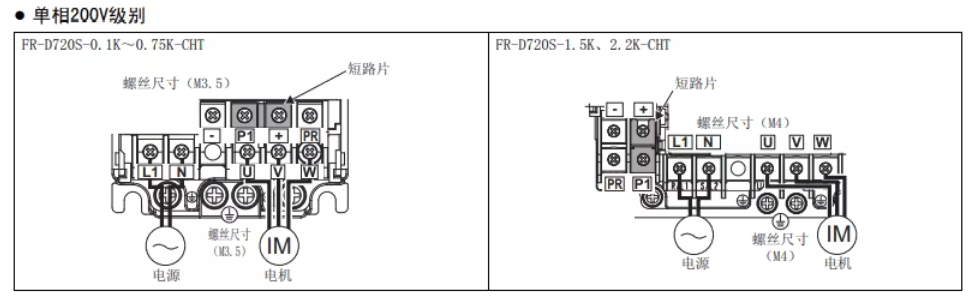

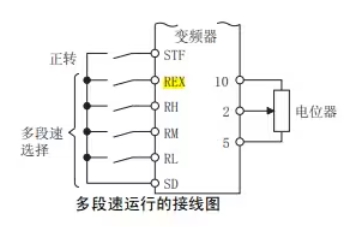

開始接線！
