變頻器電路元器件檢修：解鎖設備穩定運行的“秘鑰”

    變頻器屬于精密的電子器件，若使用不當，受外圍環境影響或部分元器件老化，都可能會造成變頻器無法正常工作或損壞，從而使變頻器控制的電動機無法正常轉動(無法轉動、轉速不均、正轉和反轉控制失常等)，此時需要對變頻器本身或外圍元器件進行檢測，從而判斷故障部位。

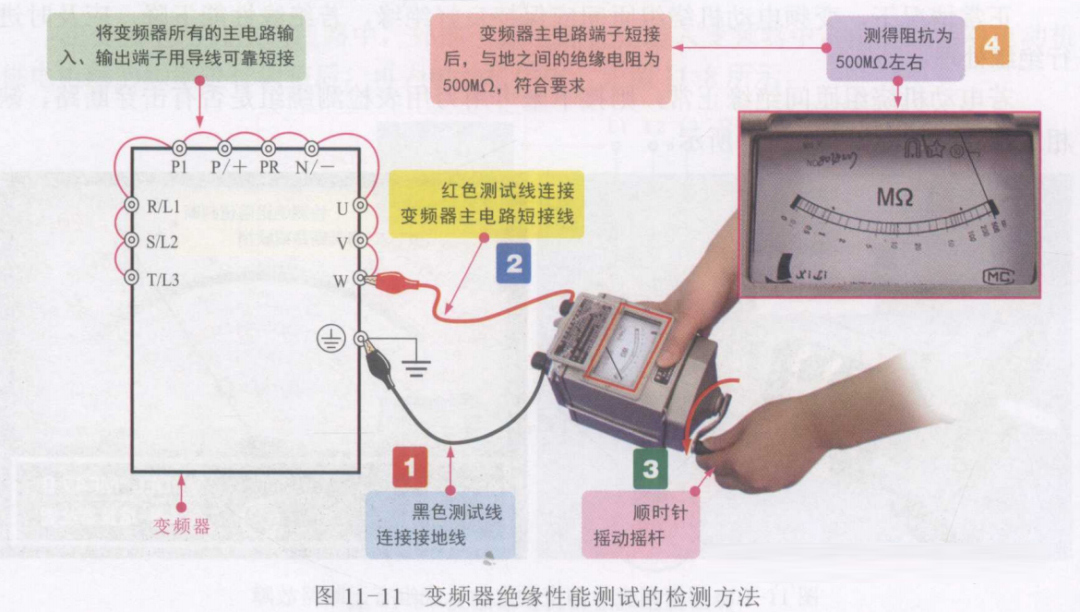

1.變頻器絕緣性能的檢測當懷疑變頻器存在漏電時，可借助兆歐表對變頻器進行絕緣測試。這里，我們主要對變頻器主電路部分進行絕緣測試，檢測方法如圖11-11所示。

    由于變頻器出廠時已經進行過絕緣試驗,因此為了防止操作不當對變頻器造成損壞，一般盡量不要再進行絕緣測試。但如果檢修需要，必須對變頻器進行絕緣測試時，應特別注意:

    必須首先拆除變頻器與電源、變頻器與負載電動機之間的所有連線;將所有的主電路輸入、輸出端子用導線可靠短接;切勿僅連接單個主電路端子對地進行絕緣測試，否則可能會損壞變頻器;不可對控制端子進行絕緣測試;測試完成后，應拆除所有端子上的短接線。

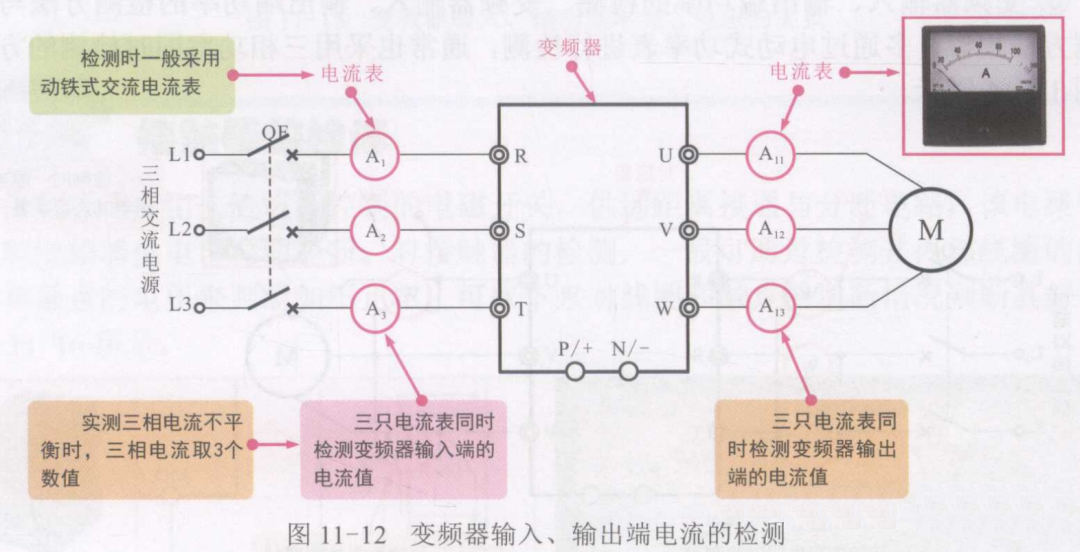

    動鐵式交流電流表測量的是電流的有效值，通電后兩塊鐵產生磁性，相互吸引，使指針轉動，指示電流值，具有靈敏度和精度高的特點。在變頻器的操作顯示面板上，通常能夠即時顯示變頻器的輸入、輸出電流參數，即使在變頻器輸出頻率發生變化時，也能夠顯示正確的數值，因此通過變頻器操作顯示面板獲取變頻器輸入、輸出端電流數值是一種比較簡單、有效的方法。

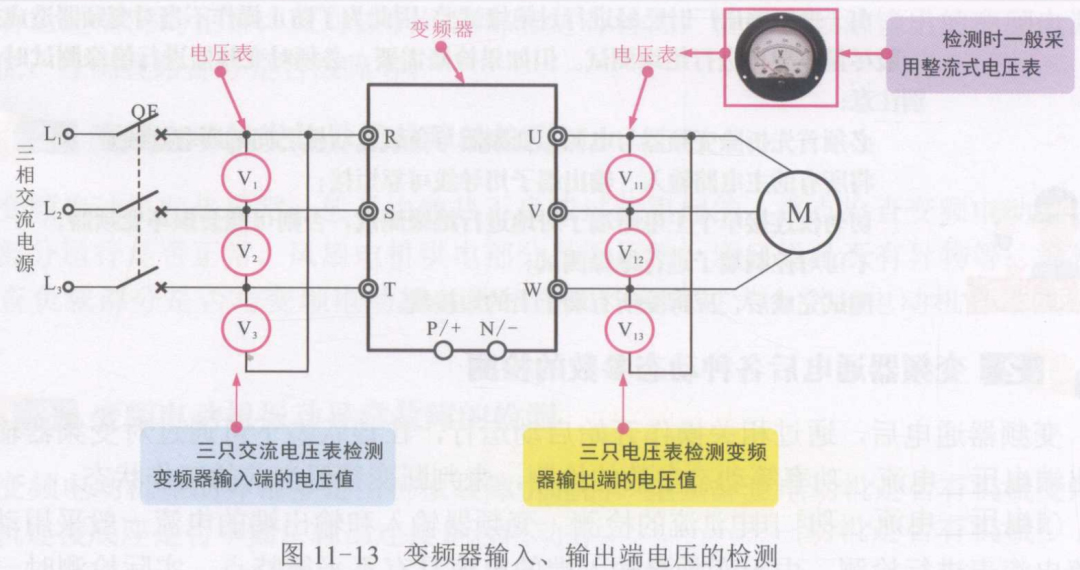

②變頻器輸入、輸出端電壓的檢測對變頻器輸入、輸出端電壓進行檢測時，輸入端電壓為普通的交流正弦波，使用一般的交流電壓表進行檢測即可;而輸出端為矩形波(由變頻器內部PWM控制電路決定)，為了防止PWM信號干擾，檢測時一般采用整流式電壓表，如圖11-13所示。

    整流式電壓表是指由包含整流元件的測量變換電路與磁電系電表組合成的機械式指示電表，按交流電流的有效值進行顯示，具有測量精度高的特點。若采用一般萬用表檢測輸出端三相電壓時，因可能會受到干擾，所讀的數據均不準確(一般數值會偏大)，只能作參考。

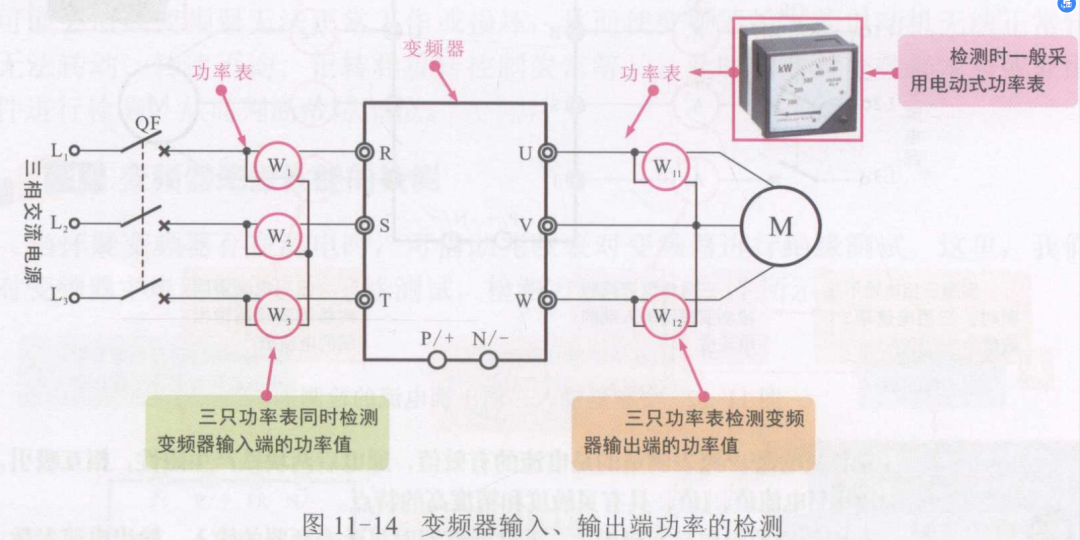

③變頻器輸入、輸出端功率的檢測變頻器輸入、輸出端功率的檢測方法與電流檢測方法相似，多通過電動式功率表進行檢測，通常也采用三相功率同時檢測的方法，如圖 11-14所示。

根據實測變頻器輸入、輸出端電流、電壓和功率的數值，可以計算出變頻器輸入、輸出端的功率因數。計算公式為:

輸入端功率因數=輸入功率/（3x輸入電壓x輸入電流(三相平均電流)）

輸出端功率因數=輸出功率：/（3x輸出電壓x輸出電流(三相平均電流)）

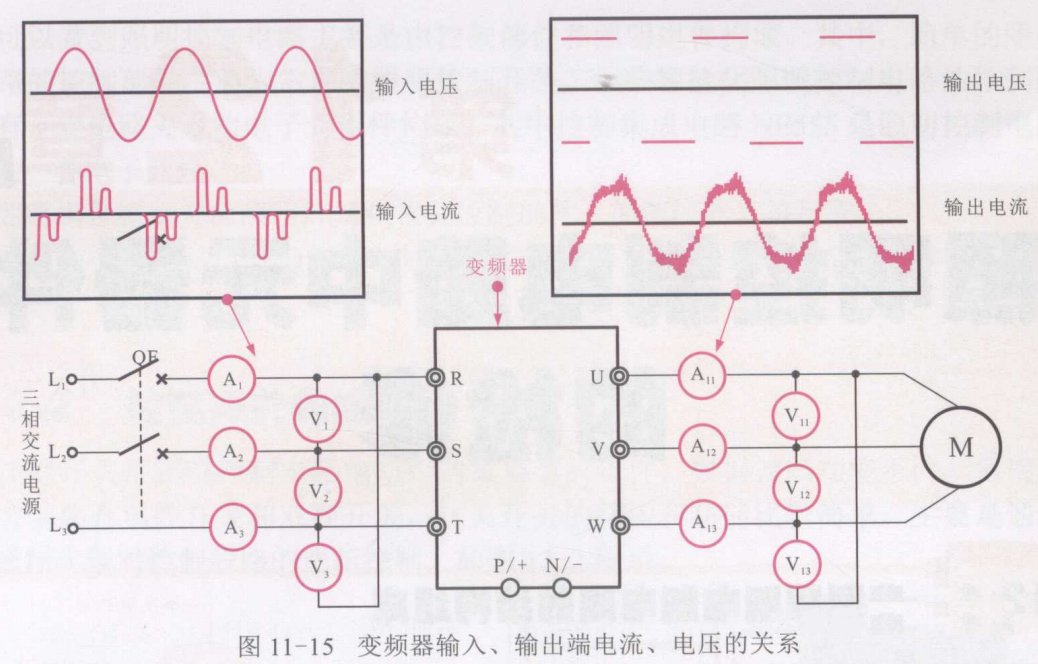

變頻器輸入、輸出端電流、電壓的關系如圖11-15所示。主要注意的是，大多變頻器本身都有故障顯示功能，通過識別其故障代碼可較直觀地了解其故障部位和原因，并針對不同的故障原因，采取相應的檢修措施，排除故障。
