在變頻器的運行過程中，對主回路電壓和控制電壓的監測是至關重要的，因?yàn)檫@關系到輸出控制以及過電壓、欠電壓保護等核心功能的實現。變頻器內部通常采用兩種電壓檢測方式：直流電壓檢測和交流電壓檢測。

◆ 直流電壓檢測電路

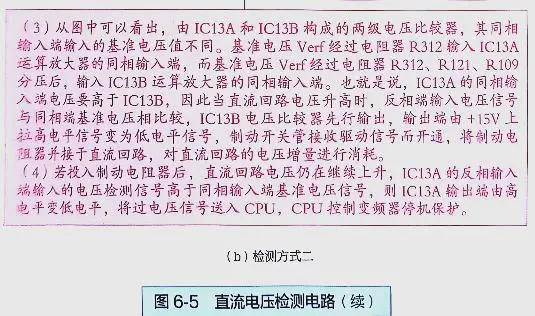

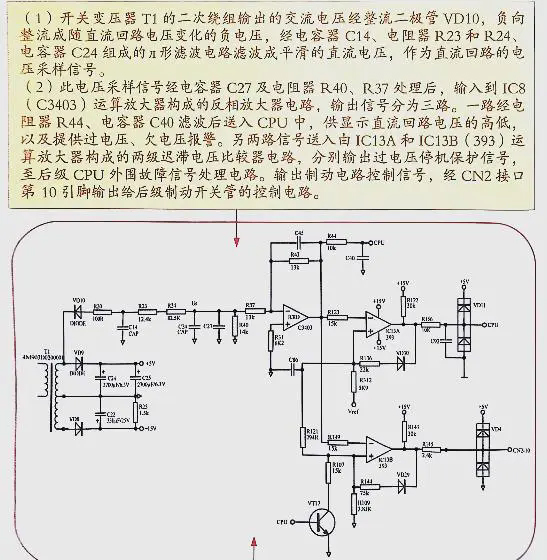

直流電壓的檢測在變頻器中扮演著至關重要的角色，它直接關系到輸出控制和各種保護功能的實現。這種檢測方式通常有兩種實現途徑。直流電壓檢測在變頻器中通過兩種主要途徑實現，一種是通過直接從直流母線上分壓，并利用光電耦合器進行處理，隨后將處理后的信號送入CPU內部的A/D電路進行采樣，從而獲得母線電壓的精確值。這種方式在圖中得到了應用。

另一種直流電壓檢測方法則是通過開關電源的開關變壓器次級繞組獲取一個低壓信號，然后經過A/D電路的采樣和換算，最終得出直流母線電壓的值。兩種方法都具有重要作用，都能在異常電壓情況下觸發保護機制，確保變頻器的安全運行。此外，如果變頻器配備了制動模塊，當檢測到異常電壓時，還會啟動直流制動電路，通過制動電阻器消耗多余的能量。

◆ 交流輸入電壓檢測電路

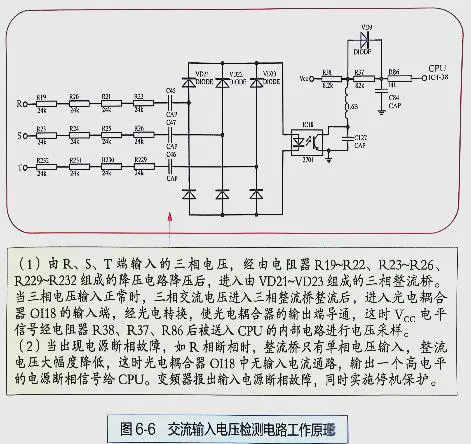

交流輸入電壓檢測電路的核心任務是監測R、S、T端輸入的電源電壓。首先，這些電壓會經過電阻器進行降壓或限流處理，以確保電路的安全。隨后，這些經過處理的電壓會通過橋式整流電路進行整流，轉化為脈動直流電壓，利用光電耦合器進行處理，然后由CPU判斷是否存在缺相情況，確保電路安全。其整個工作過程如圖所示。

◆ 電流檢測電路故障的深入分析

◆ 變頻器OC故障解析

變頻器OC故障，通常分為兩種情形：一種是上電后立即出現OC故障，另一種是在啟動或運行過程中才報OC故障。上電后立即報OC故障表明CPU發現過載或電流檢測電路損壞，需要詳細檢測以確認問題根源，通過分析電路可識別是否為過載或電流檢測問題。

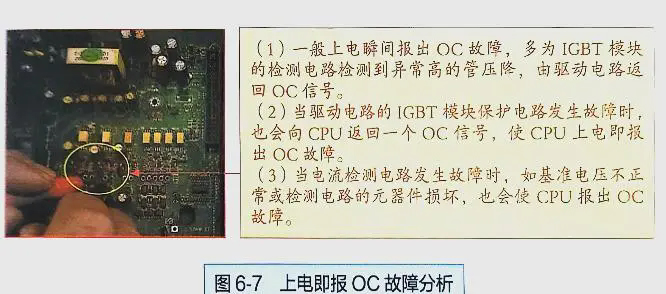

上電即報OC故障的分析過程，如圖所示。

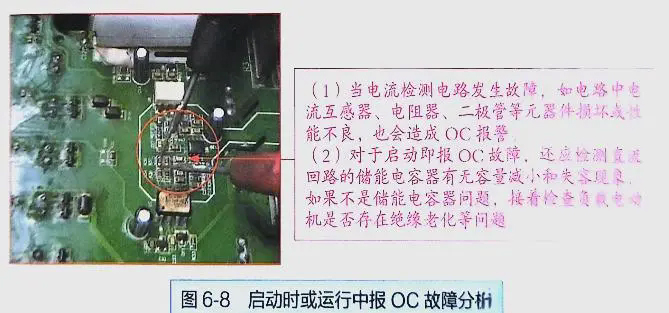

啟動時或運行中報OC故障，是指變頻器在上電后啟動瞬間，或已正常啟動但在運行過程中，操作面板顯示出OC故障。這種故障情況通常涉及到硬件電路的過載保護功能，需對電路進行詳細檢查。

◆ 變頻器GF故障分析

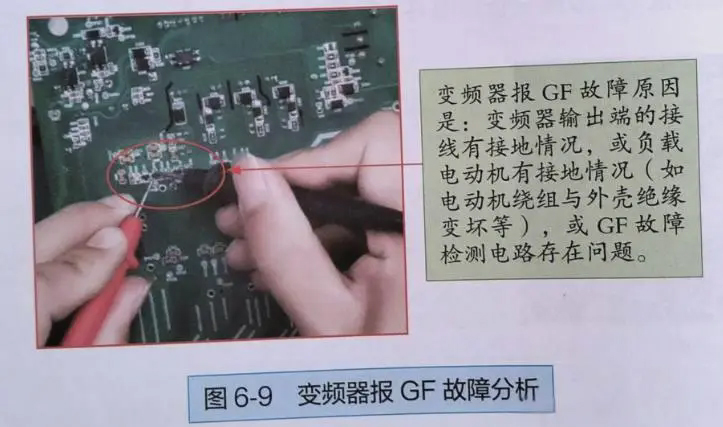

GF故障可分為上電瞬間故障和啟動瞬間故障，需仔細檢查變頻器各部分以準確判斷故障點。變頻器報GF故障，通常分為兩種情形：一是在上電瞬間即出現GF故障；二是在啟動的瞬間發生GF故障。

◆ 電流互感器的檢測方法

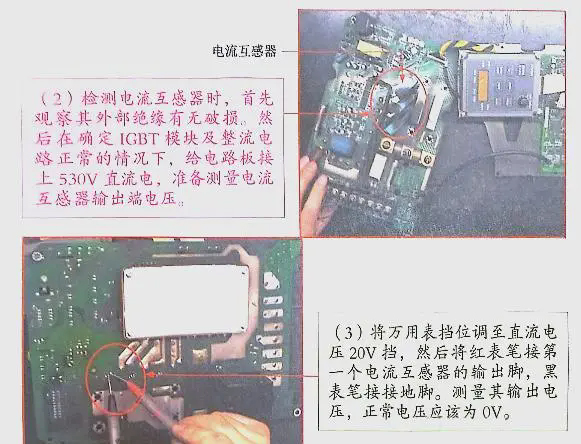

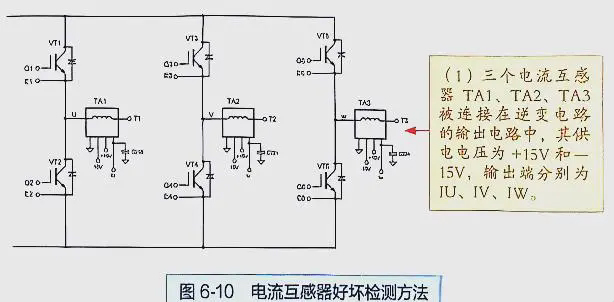

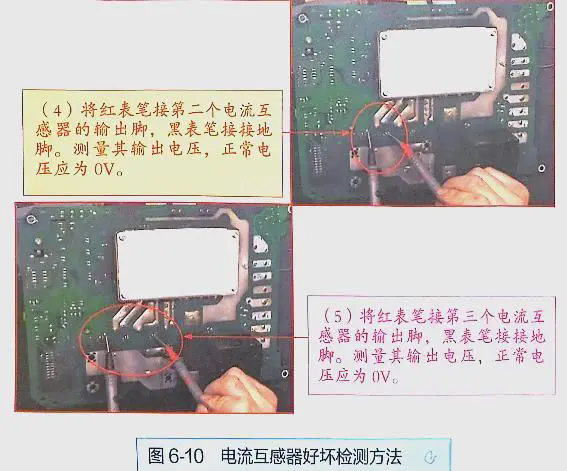

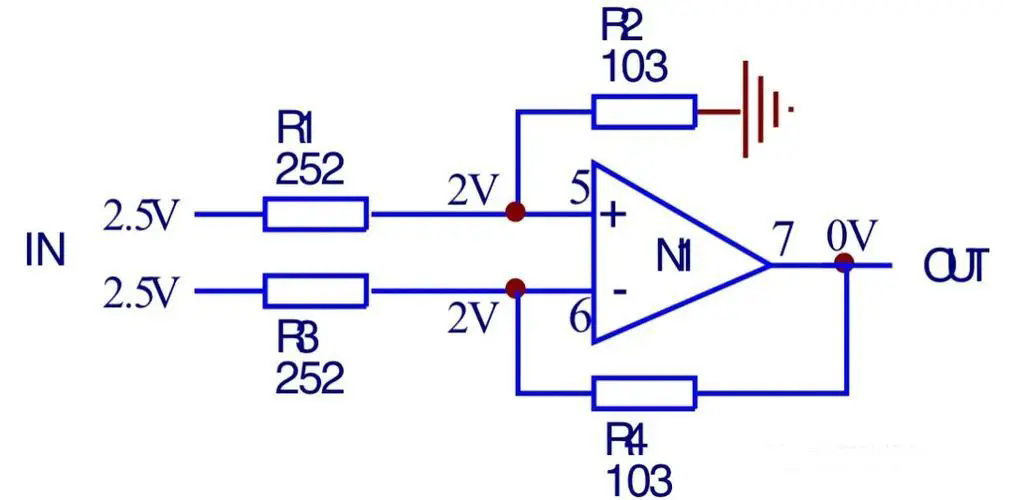

電流互感器在變頻器中扮演著重要角色，它主要負責收集變頻器輸出電流的數據。為了判斷電流互感器的工作狀態，我們可以測量其輸出電壓。電流互感器負責電流數據收集，靜態時對地輸出約為0V。檢測電流互感器的好壞涉及測量輸出電壓。

◆ 通過檢測供電電壓判斷故障

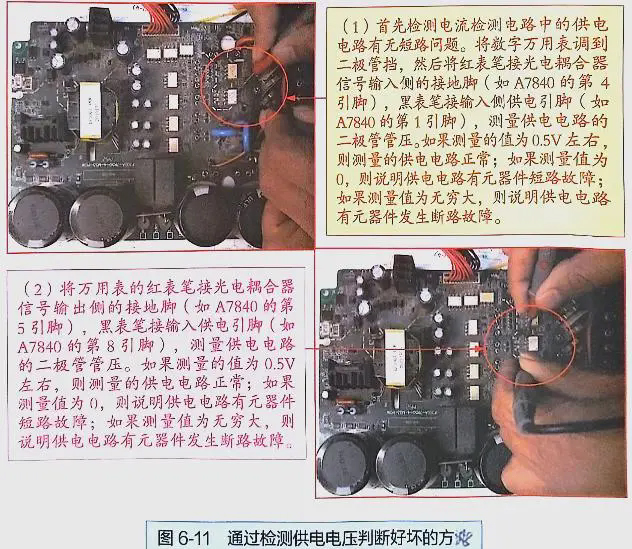

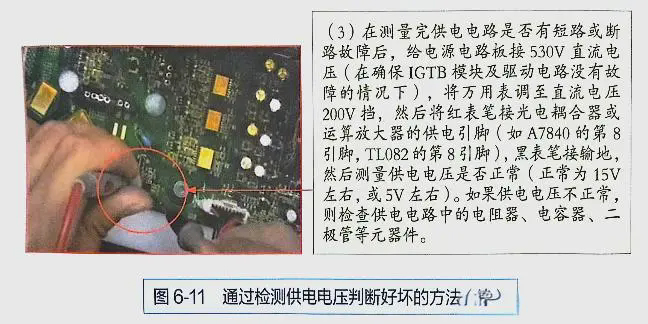

電流檢測電路供電電壓異常常見于故障原因，檢測供電電路元器件有助于定位問題。一旦發現電流檢測電路的供電電壓存在問題，我們可以進一步通過檢測供電電路中的各個元器件來定位故障的具體位置。

◆ 通過測量輸入端和輸出端的阻值

測量電流檢測電路的輸入輸出阻值判斷電路工作狀態是常用的診斷方法。這種測量方法可以幫助我們?cè)\斷并解決問題。

◆ 通過測量電路中的元器件

由于變頻器電路板在工作時面臨高溫、高電壓、高電流以及可能的高濕環境，這些惡劣條件容易導致電路板上的元器件老化、性能下降，甚至直接損壞。因此，在電流檢測電路出現問題時，我們可以通過測量電路中的元器件來找出損壞的部分，從而排除故障。通過測量電流檢測電路中的元器件來判斷故障位置，尤其在高溫、高電壓環境下工作正常性下降
