實例解析 | 變頻器主電路故障快速診斷與修復：充電電阻器與IGBT模塊問題解決方案

一、變頻器主電路故障維修

    在解決變頻器故障的過程中，主電路故障是較為常見的問題。本節將深入探討變頻器主電路故障的維修實戰技巧，幫助您快速找到問題的核心所在，確保維修工作的順利進行。

◉ 充電電阻器損壞的情況

    某匯川變頻器出現開機無法上電、顯示屏無顯示的情況，客戶反饋此問題。鑒于顯示屏的供電由開關電源電路負責，初步判斷故障可能源自開關電源電路。同時，需考慮到開關電源電路的輸入源自主電路，因此主電路的故障同樣可能導致此類問題。

◉ 檢查與測量步驟

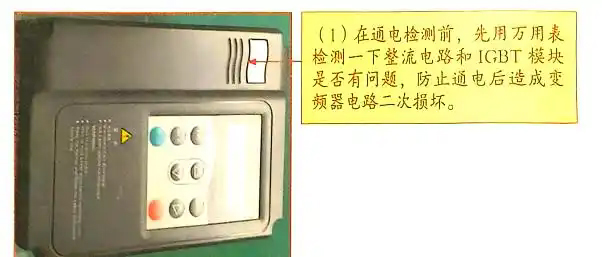

1.在進行通電檢測之前，首要任務是利用萬用表對整流電路和IGBT模塊進行細致的檢查，以確保它們的完好性，從而避免在通電過程中可能導致的變頻器電路的進一步損壞。

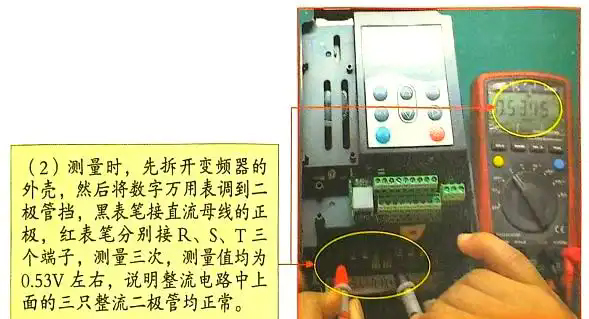

2.在測量過程中，首先需要打開變頻器的外殼，隨后將數字萬用表調整至二極管擋位。接著，將黑表筆與直流母線的正極相連，紅表筆則分別與R、S、T三個端子接觸，進行三次測量。若每次測量的值均約為0.53V，則表明整流電路中上方的三只二極管均處于正常狀態。

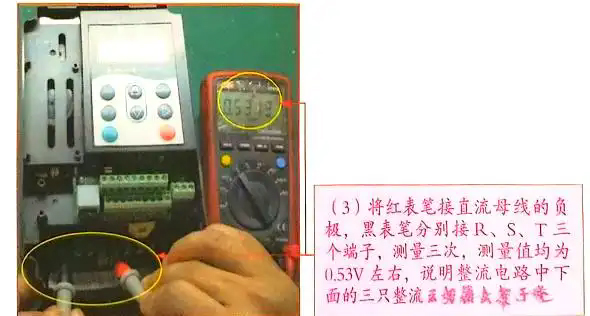

3.在完成上述測量后，將紅表筆與直流母線的負極相連，隨后用黑表筆分別觸及R、S、T三個端子，同樣進行三次測量。若每次的測量值都維持在0.53V左右，那么便可以斷定整流電路中下方的三只整流二極管也都處于良好的工作狀態。

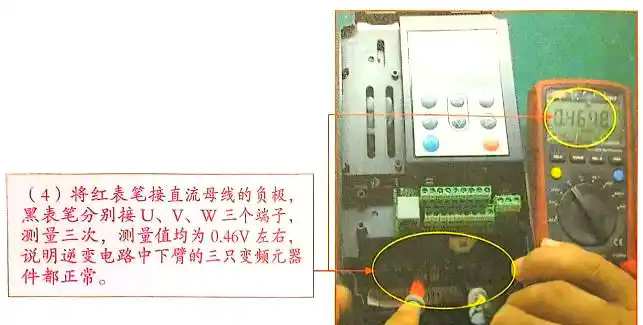

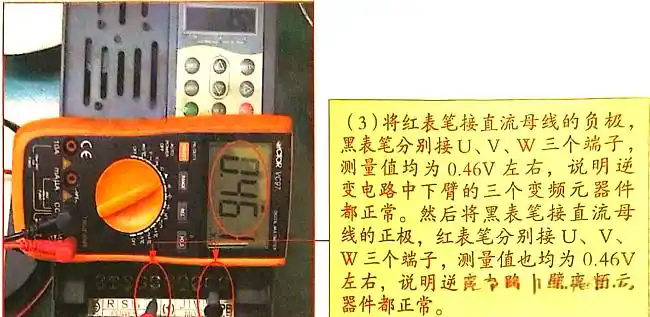

4.將紅表筆與直流母線的負極相連，隨后用黑表筆依次觸及U、V、W三個端子，進行三次測量。若每次的測量值都接近0.46V，則可判定逆變電路中下臂的三只變頻元器件均工作正常。

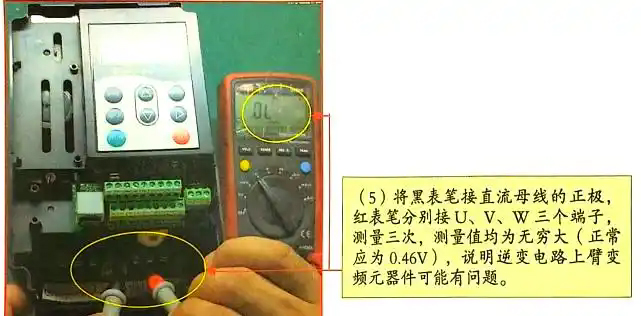

5.將黑表筆與直流母線的正極相連，隨后用紅表筆依次觸及U、V、W三個端子，進行三次測量。若每次的測量值均顯示為無窮大（而正常情況下應為0.46V），則可能表明逆變電路的上臂三只變頻元器件存在故障。

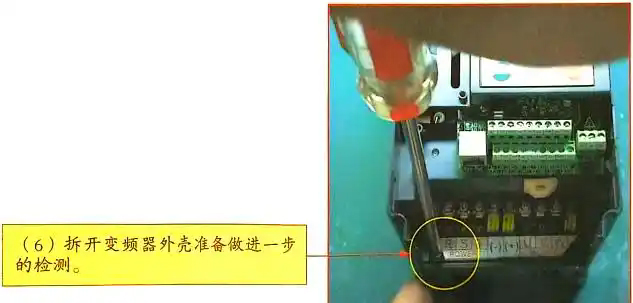

6.打開變頻器的外殼，以進行更深入的檢測。

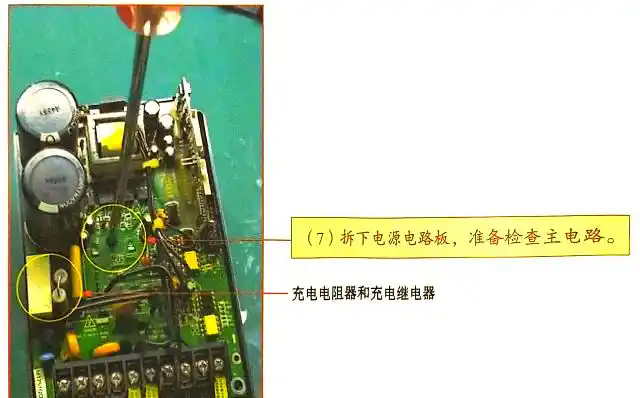

7.接下來，我們需要拆下電源電路板，以便進一步檢查主電路。

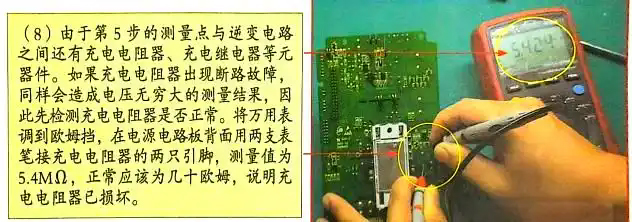

8.在進行主電路的進一步檢查之前，我們首先需要排除與逆變電路相關的其他元件可能造成的影響。這包括檢查充電電阻器和充電繼電器等元器件。若充電電阻器出現斷路故障，同樣會導致電壓測量結果呈現無窮大。因此，我們首先應檢測充電電阻器的狀態。將萬用表切換至歐姆擋，并在電源電路板背面將兩支表筆分別接至充電電阻器的兩個引腳，測得其電阻值為5.4MΩ，而正常值應為幾十歐姆。這表明充電電阻器已損壞，需要更換。

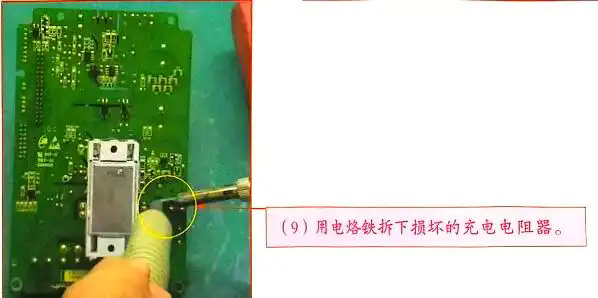

9.使用電烙鐵將已損壞的充電電阻器拆下。

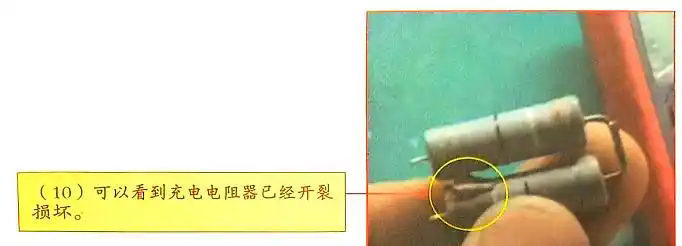

10.觀察發現，充電電阻器已經出現開裂并損壞。

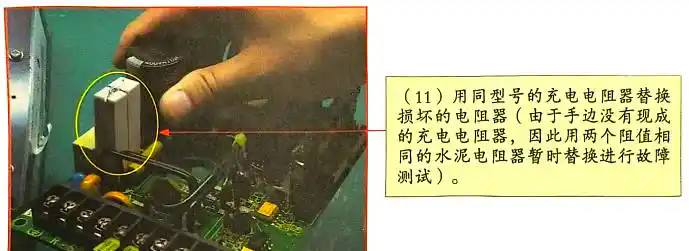

11.接著，我們用相同型號的充電電阻器替換了損壞的電阻器。由于目前手頭沒有現成的充電電阻器，我們暫時用兩個阻值相同的水泥電阻器進行替換，以進行故障測試。

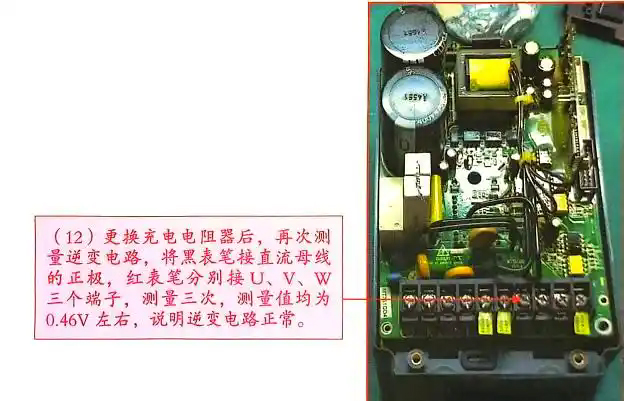

12.完成充電電阻器的替換后，我們重新對逆變電路進行了測量。在測量過程中，將萬用表的黑表筆與直流母線的正極相連，紅表筆則分別與U、V、W三個端子相接，進行了三次測量。每次的測量值都穩定在0.46V左右，這一結果指示逆變電路的工作狀態良好。

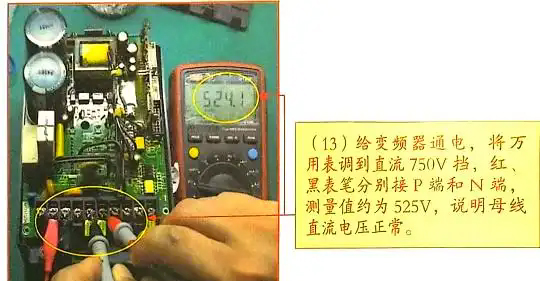

13.接下來，我們?yōu)樽冾l器上電，并將萬用表調至直流750V的擋位。隨后，將紅表筆與P端相連，黑表筆與N端相連，進行測量。結果顯示，母線直流電壓穩定在約525V，這進一步確認了母線直流電壓處于正常狀態。

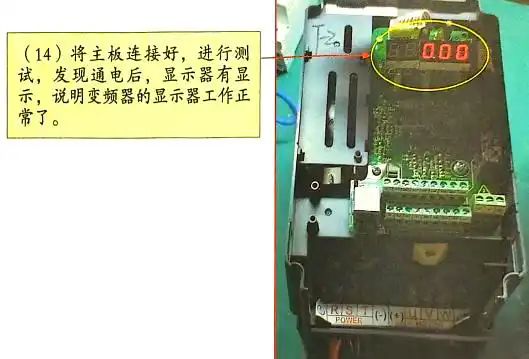

14.在連接好主板并進行測試后，我們發現通電時顯示器能夠正常顯示，這進一步證實了變頻器的顯示器功能完好。

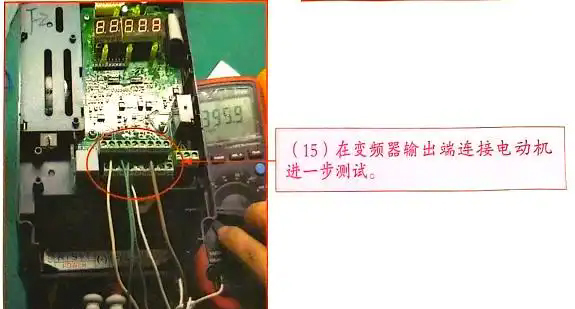

15.為了進一步驗證變頻器的性能，我們將電動機連接到變頻器的輸出端，并進行了詳細的測試。

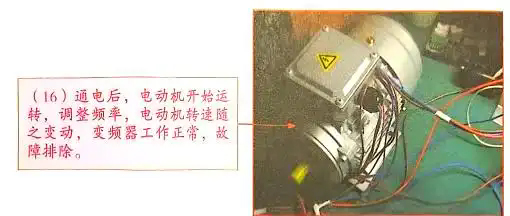

16.通電后電機運行正常，變頻器工作也正常，故障排除。



◉ IGBT模塊檢查與替換步驟

1.在斷電情況下，首先拆開變頻器的外殼，仔細檢查主電路是否有明顯的損壞跡象。

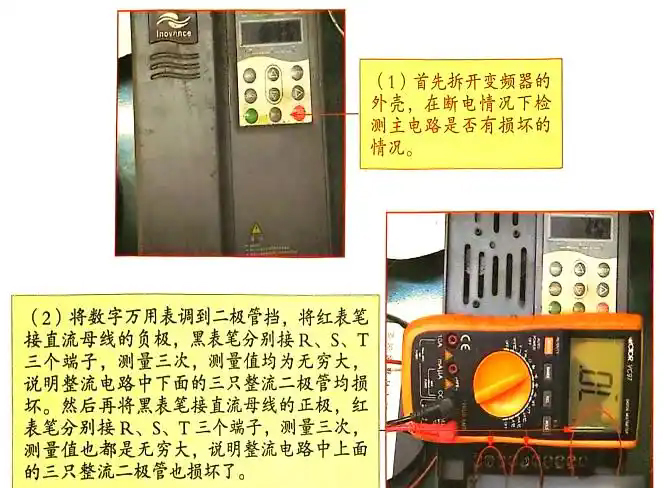

2.接著，我們使用數字萬用表，將其置于二極管擋位。將紅表筆與直流母線的負極相連，然后用黑表筆分別觸及R、S、T三個端子，進行三次測量。若測量結果均為無窮大，這表明整流電路下方的三只整流二極管均已損壞。



3.隨后，將黑表筆移至直流母線的正極，紅表筆同樣分別觸及R、S、T三個端子，再次進行三次測量。若結果依然為無窮大，則說明整流電路上方的三只整流二極管也已受損。

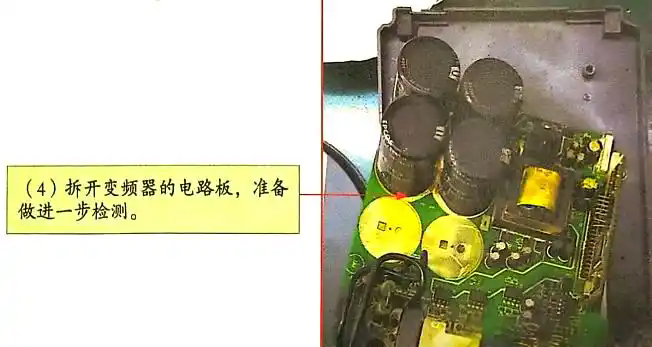

4.進一步檢測需要拆開變頻器的電路板。

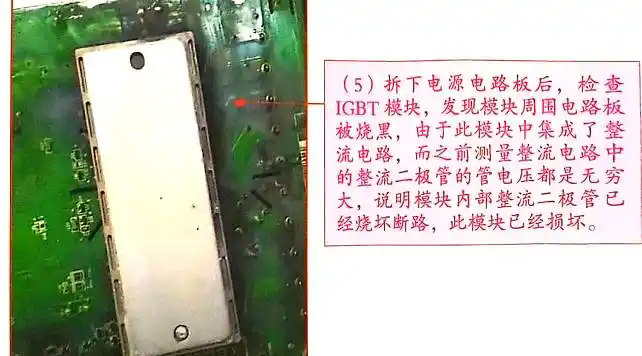

5.在拆下電源電路板進行進一步檢查時，我們發現IGBT模塊周圍的電路板有燒黑的痕跡。由于IGBT模塊中包含了整流電路，而先前測量整流電路中的整流二極管時，其管電壓顯示為無窮大，這表明模塊內部的整流二極管已經燒壞并斷路，因此可以判定該模塊已損壞。

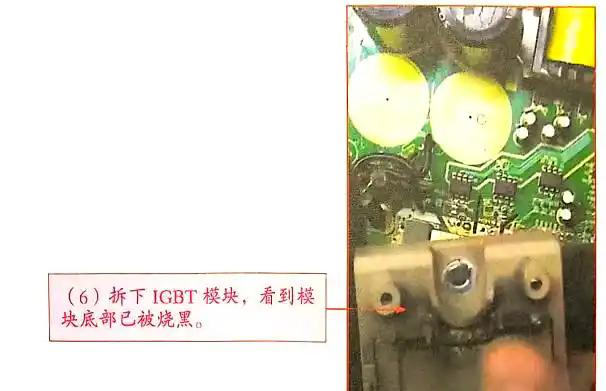

6.在進一步拆解過程中，我們發現IGBT模塊的底部也呈現出了明顯的燒黑痕跡。

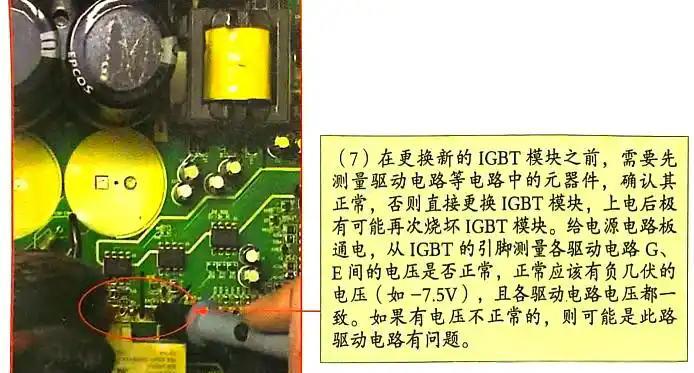

7.更換新的IGBT模塊前，務必先對驅動電路等元器件進行測量，以確保其狀態正常。若直接替換而未進行適當檢查，上電后IGBT模塊很可能再次受損。在給電源電路板通電后，應測量IGBT引腳處各驅動電路G、E間的電壓，正常狀態下應呈現負幾伏的電壓值（例如-7.5V），且各驅動電路的電壓需保持一致。若發現電壓異常，則可能指示該路驅動電路存在問題。

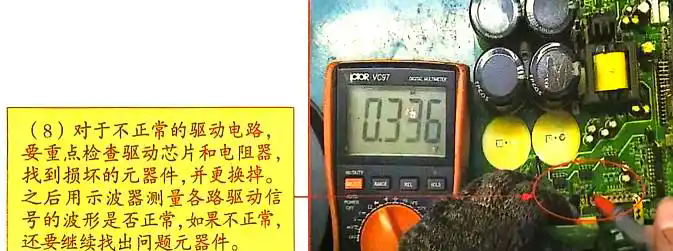

8.若發現驅動電路存在異常，應著重檢查驅動芯片及電阻器，定位并替換受損部件。隨后，利用示波器檢測各驅動信號波形是否規范，如若不然，則需進一步排查問題所在。

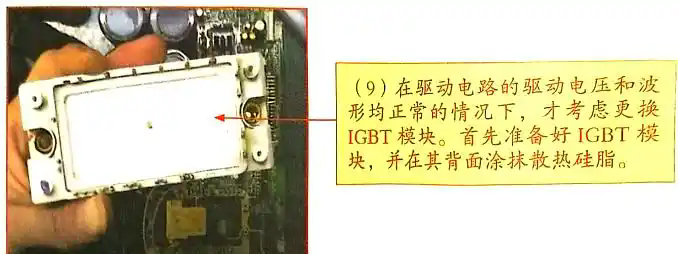

9.在確保驅動電路的驅動電壓和波形均處于正常狀態后，方可著手更換IGBT模塊。在開始之前，需預先準備好IGBT模塊，并在其背面均勻涂抹散熱硅脂。

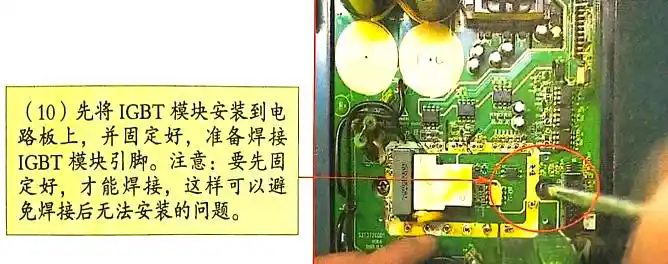

10.將IGBT模塊小心地安裝至電路板上，并確保穩固，接下來進行IGBT模塊引腳的焊接準備。務必先固定好模塊，再進行焊接操作，以防止因位置不當導致焊接后無法順利安裝。

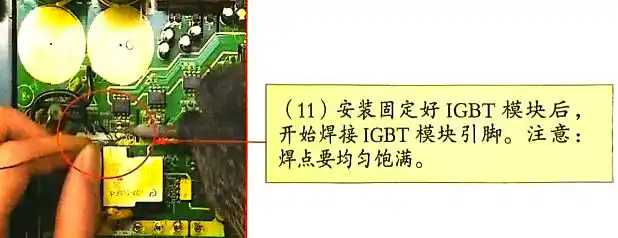

11.在確保IGBT模塊已穩固安裝的基礎上，我們接下來進行引腳的焊接工作。此步驟需格外小心，確保焊點達到均勻且飽滿的標準，以保證焊接質量。



12.一旦引腳焊接完畢，便可著手裝配變頻器的主板，并進一步進行通電測試。首先，變頻器能夠順利開機，隨后我們連接電動機進行功能測試，確保電動機能夠正常運轉，從而驗證故障已得到妥善解決。
