匯川高壓變頻器HD9X系列維修調試流程

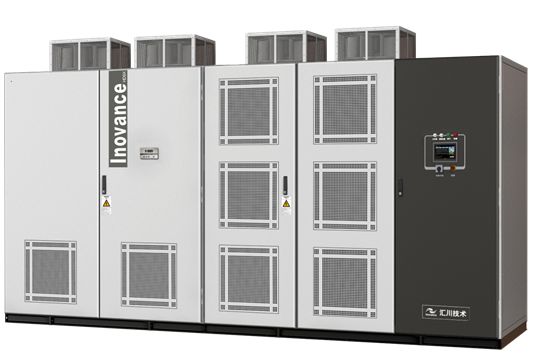

匯川HD9x系列高壓變頻器為功率單元級聯型結構，采用高性能矢量控制技術，最高輸出電壓等級13.8kV，具有控制性能優良、可靠性高等優點�？蓾M足現代工業對大中型風機、泵類通用機械的節能以及工藝調速的需求，廣泛應用于電力、冶金、礦山、建材、石化、市政等行業。我們在匯川高壓變頻器HD9X系列維修工作中，也經常需要進行調試，下面我們來簡單介紹下大概流程，希望對大家有所幫助。
1、準備工作：
1.1、了解客戶現場狀況，包括控制電是否準備好，控制柜接線是否接好，高壓電線是否接好是否可以上電，以及協調調試時間，入場證、安全帽等需要準備的東西是否需要；
1.2、下載調試整機圖紙（打開OA，點擊應用地圖，打開下方的CRM，然后找到大傳動-訂單處理里的圖紙庫，從里面進行搜索即可）
下載完成后，主要關注以下幾點：
（1）整機屬于那個系列，容量是多少；
（2）旁路柜內置還是外置，手動還是自動，如何操作；
（3）看系統單線圖有哪里和之前圖紙有所不同的地方，搞清楚為什么；
（4）看旁路柜電源來源；
（5）用戶接口板和X4端子排上用戶都需要哪些端子，功能如何設置。
2、調試前檢查工作：
2.1、檢查控制電接線、高壓電接線是否正確，電機線暫時不接，檢查是否接地；
2.2、檢查變頻器內部是否有異物，單元螺釘是否擰緊，光纖是否插牢；
2.3、檢查分合閘能否正常操作，檢查行程開關，柜門開關是否正常；
2.4、整機銘牌拍照，單元銘牌拍照，控制柜各單板拍照，變壓器銘牌拍照；
2.5、調試過程中有任何問題都及時記錄（包括客戶反映的問題）。
3、調試流程：
3.1、首先上控制電，依次閉合QF1、QF2、QF3、QF4，檢查風機轉向是否正確（拿紙擋在單元柜前，看紙是被吸合還是吹走），驗證急停，就地/遠程轉換開關邏輯是否正確；
3.2、分合隔離開關，檢查指示燈是否正確（旁路柜需要接電的在此之前先接線）；
3.3、登錄售后級賬戶，端子功能對比設置（主要包括：F0組變頻器基本參數、F1電機參數、DIF4組、DOF5組、F8輔助功能整機旁路、F9單元旁路、A6組模擬量輸出）；
3.4、DO1和DO2置反檢查繼電器是否正常吸合和關斷；
3.5、與客戶溝通進行試驗位分合閘聯鎖試驗，DO1取反驗證是否跳閘，DO2取反驗證能否合閘，急停是否跳閘；
3.6、與客戶溝通準備進行高壓無載實驗（確保電機線脫開，且絕緣），將電機參數F0-01設置為3，VF廠家測試模式，旁路柜閉合變頻隔離開關，遠離變壓器，上高壓電，上電完成后，變頻器首先會進行自檢，自檢完成后，斷開QF1檢查雙電源風機轉向，沒有問題后，頻率從5HZ逐漸上升至50HZ并且逐步下降檢查壓頻比是否正常（并且拍照記錄）。無誤后，再次驗證合閘和跳閘信號；
3.7、急停斷開高壓電，10min后，連接電機線，將電機參數F0-01設置為2，SVC模式，旁路柜切換至工頻模式，與客戶溝通準備進行高壓空載工頻實驗，遠離變壓器，上高壓電，檢查電機轉向是否正確；
3.8、斷開高壓電，10min后，旁路柜切換至變頻模式，與客戶溝通準備進行高壓空載變頻實驗，遠離變壓器，上高壓電，自檢完成后，進行靜態辨識（F1-37=1），辨識完成后，頻率給5HZ，檢查電機轉向，正確無誤后，逐步上升至50HZ并且逐步下降檢查壓頻比是否正常（并且拍照記錄）。最后驗證停止功能；
3.9、斷開高壓電，10min后，與客戶溝通準備進行高壓帶載變頻遠程控制實驗，遠離變壓器，上高壓電，自檢完成后，模擬量給定速度，逐步上升（拍照記錄），對比模擬量給定與接收的偏差，并且驗證遠程啟停等功能；
3.9、急停斷高壓電，連接聯軸器，10min后，與客戶溝通準備進行高壓帶載變頻實驗，遠離變壓器，上高壓電，自檢完成后，頻率給5HZ，檢查負載運行是否正常，正確無誤后，逐步上升至50HZ并且逐步下降檢查壓頻比是否正常（并且拍照記錄）；
3.10、檢查單元狀態，變壓器溫濕度等，拍照記錄電機基本參數和用戶更改參數；
3.11、與客戶溝通是否關機，指導客戶簡單操作，最后退出售后級。
