變頻器電解電容故障的原因和處理方法

    變頻器電解電容故障是變頻器需要維修的常見原因，那么在實際維修工作中，如何維修因大功率電解電容老化問題引起的變頻器故障呢？下面以一個變頻器維修的案例來簡單介紹一下這種因電解電容老化引起的變頻器故障的處理方法。

    一臺富士5000 G9 90kW變頻器，變頻器在運行中出現跳欠壓故障。接通逆變器后，先用電容表測試直流回路儲能電容的容量，共有6個電容，每個電容為8200μF，測試容量在8000～8300μF之間。然后從穩壓器接入可調三相電源，檢查電壓檢測電路，監控面板顯示直流電壓值，說明直流電壓檢測電路也沒有問題。測量直流電路電壓，在輸入電壓為380V時，直流電壓約為540V(輕載)，無法檢查出變頻器故障的具體原因。

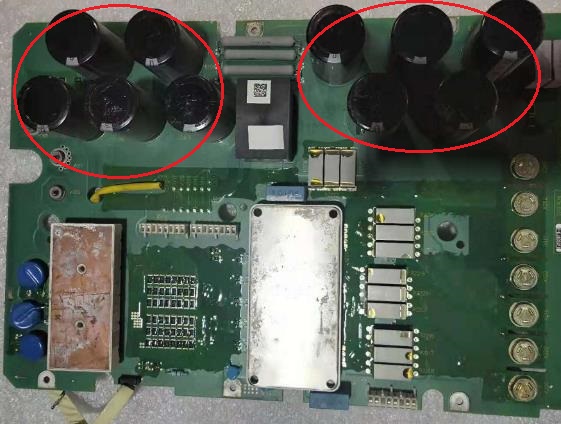

電路板中的大電量電容

    讓變頻器拖動電機，滿負荷運行，機器沒有報欠壓故障。還是覺得不放心，再到另一廠生產車間，用變頻器拖動75kW電機，滿負荷運行，欠壓故障跳停，運行測試直流回路電壓，已降至430V，說明變頻器確實存在故障。

    負載下直流回路電壓偏低，只有三個可疑元件：一是三相整流電路，該電路由6個100A的整流模塊組成，每?jī)上嗖⒙?lián)。用數字萬用表的二極管擋，測得整流橋的正向壓降約為430V( 0.43kV)，用指針式萬用表測得正反向電阻均無問題。此款變頻器有一個特點，采用整流模塊和逆變模塊，在功率上有相當大的余量，整流模塊的穩定性也比電解電容好；二是充電接觸器主觸頭接觸不良，此機型采用兩個接觸器并聯，檢修時已拆下滅弧蓋檢查并修復主觸頭的接觸，不會有問題；三是直流回路電解電容容量減小的問題 。經過以上檢查，基本可以排除整流模塊和充電接觸器的問題，但我們還是覺得電容器的嫌疑最大，但我們手頭沒有電容器的備件，無法更換試驗。

     顯然，電容的損壞不是因?yàn)殡娙堇匣�或電解液干涸造成的容量損失，但電容的容量可以用電容表測試。但該機的故障確實是儲能電容的容量下降，不能起到儲能的作用，直流電路的電壓下降，導致電壓檢測電路報欠壓故障。

電容

    電容器容量減少，輕者表現為承載能力差，負載增加時往往會出現跳直流電路電壓故障，進一步損壞電容器，還可能使直流電路電壓發生振蕩，形成對逆變模塊的致命打擊。這類故障往往比較隱蔽，不像短路元件容易引起人們的注意，有時檢查起來相當困難，特別是大功率變頻電容器，經過多年的運行，其引線電極受到數百赫茲的大電流充放電沖擊，出現不同程度的氧化，用電容表測量，容量正常。用萬用表測量，也有明顯的充放電現象，反向漏電 電流電阻也在允許范圍內，但當它接入電路后，充放電內阻增大，相當于電容器充放電電路串聯的電阻。電容器的瞬時充放電電流值大大降低，電容器的儲能減少，使 "動態電容 "嚴重降低，導致直流回路電壓下降，變頻器不能正常工作，維修人員可能會做出錯誤判斷。如果在非負載狀態下同時監測直流回路電壓，在維護部門輕載狀態下，很難判斷和分析儲能電容的問題。

    電容器電極引線電阻的發生是無法用常規的測量方法來測量的，經過深入分析，得出了這個結論。

    經過以上分析，購買了6只8200μF的400V優質電解電容，更換了所有的儲能電容，然后拖動75kW的電機在滿負荷狀態下運行，故障不再出現。通過這個案例，你是否掌握了變頻器電容老化引起的變頻器故障的一些基本維修思路呢？
