變頻器維修常用元器件識別匯總

變頻器維修常用元器件識別匯總

一、電阻
電阻在電路中用“R”加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。

1、參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐（MΩ）等。換算方法是：1兆歐=1000千歐=1000000歐 電阻參數標注方法有3種，即直標法、色標法和數標法。
a、 數標法主要用于貼片等小體積的電路。如：472 表示 47×100Ω（即4.7K）；104則表示100K

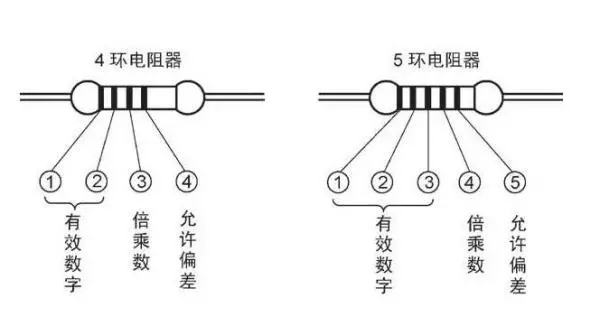

b、 色環標注法使用最多，現舉例如下：四色環電阻 五色環電阻（精密電阻）

2、電阻的色標位置和倍率關系如下表所示：
顏色 有效數字 倍率 允許偏差（%）
銀色 / x0.01 ±10
金色 / x0.1 ±5
黑色 0 +0 /
棕色 1 x10 ±1
紅色 2 x100 ±2
橙色 3 x1000 /
黃色 4 x10000 /
綠色 5 x100000 ±0.5
藍色 6 x1000000 ±0.2
紫色 7 x10000000 ±0.1
灰色 8 x100000000 /
白色 9 x1000000000 /

二、電容
1、 電容在電路中一般用“C”加數字表示（如C13表示編號為13的電容）。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直 流通交流。電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。
容抗XC=1/2πf c (f表示交流信號的頻率，C表示電容容量)電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

2、 識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法 （uF）、納法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V 容量小的電容其容量值在電容上用字母表示或數字表示 字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10×102PF=1000PF224表示22×104PF=0.22 uF

3、電容容量誤差表 符 號 F G J K L M 允許誤差 ±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%。

三、晶體二極管
晶體二極管在電路中常用“D”加數字表示，如：D5表示編號為5的二極管。
1、 作用：二極管的主要特性是單向?qū)щ娦裕�也就是在正向電壓的作用��，�?dǎo)通電阻很��；而在反向電壓作用下導通電阻極大或無窮大。正因?yàn)槎�極管具有上述特性，無 繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。電話機里使用的晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓 二極管等。

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管 專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短 腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)�通阻��，這與指針式萬用表的表筆接法剛好相反。

4、常用的1N4000系列二極管耐壓比較如下：
型號 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐壓（V） 50 100 200 400 600 800 1000
電流（A） 均為1

四、穩壓二極管
穩壓二極管在電路中常用“ZD”加數字表示，如：ZD5表示編號為5的穩壓管。
1）穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。
2）故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后2種故障表現為電源電壓變低到零伏或輸出不穩定。
3、 常用穩壓二極管的型號及穩壓值如下表：
型 號 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 穩壓值 3.3V
3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V

五、電感
電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。
直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%） 的電感。電感的基本單位為：亨（H） 換算單位有：1H=103mH=106uH。

六、變?nèi)荻�極管
變?nèi)荻�極管是根據普通二極管內部 “PN結” 的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。變?nèi)荻�極管在無繩電話機中主要用在手機或座機的高頻調制電路上，實現低頻信號調制到高頻信號上，并發射出去。在工作狀態，變?nèi)荻�極管調制電壓一般加到負極 上，使變?nèi)荻�極管的內部結電容容量隨調制電壓的變化而變化。

變?nèi)荻�極管發生故障，主要表現為漏電或性能變差：
（1）發生漏電現象時，高頻調制電路將不工作或調制性能變差。
（2）變?nèi)菪阅茏儾顣r(shí)，高頻調制電路的工作不穩定，使調制后的高頻信號發送到對方被對方接收后產生失真。出現上述情況之一時，就應該更換同型號的變?nèi)荻�極管。

七、晶體三極管
晶體三極管在電路中常用“Q”加數字表示，如：Q17表示編號為17的三極管。
1、 特點：晶體三極管（簡稱三極管）是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。電話機中常用的PNP型三極管有：A92、9015等型號；NPN型三極管有：A42、9014、9018、9013、9012等型號。
2、晶體三極管主要用于放大電路中起放大作用，在常見電路中有三種接法。為了便于比較，將晶體管三種接法電路所具有的特點列于下表，供大家參考。

名稱          共發射極電路      共集電極電路（射極輸出器）    共基極電路

輸入阻抗 中（幾百歐～幾千歐） 大（幾十千歐以上） �。◣讱W～幾十歐）

輸出阻抗 中（幾千歐～幾十千歐） �。◣讱W～幾十歐） 大（幾十千歐～幾百千歐）

電壓放大倍數 大                    小（小于1并接近于1）      大

電流放大倍數 大（幾十）             大（幾十）       �。ㄐ∮�1并接近于1）

功率放大倍數 大（約30～40分貝） 小（約10分貝） 中（約15～20分貝）

頻率特性       高頻差                     好                            好

應用 多級放大器中間級，低頻放大 輸入級、輸出級或作阻抗匹配用 高頻或?qū)掝l帶電路及恒流源電路

八、場效應晶體管放大器

1、場效應晶體管具有較高輸入阻抗和低噪聲等優點，因而也被廣泛應用于各種電子設備中。尤其用場效管做整個電子設備的輸入級，可以獲得一般晶體管很難達到的性能。

2、 場效應管分成結型和絕緣柵型兩大類，其控制原理都是一樣的。

3、場效應管與晶體管的比較 場效應管是電壓控制元件，而晶體管是電流控制元件。
在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。

場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。

有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。
