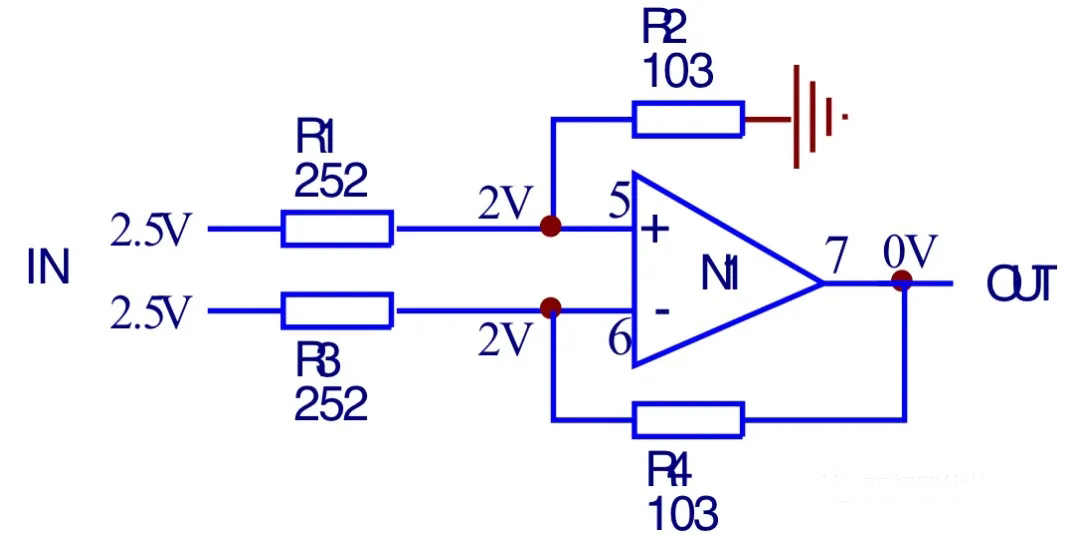

差分放大器故障是變頻器比較常見的故障之一，變頻器輸出電流檢測或電壓檢測的前級電路，出于抗干擾和電源隔離的雙重要求，通常采用線性光耦器件和差分放大器的“配套”電路，來完成信號檢測信號的傳輸任務。其差分放大器的電路形式如圖1所示，以電流檢測電路為例，當R1＝R3，R2＝R4，同時差分輸入信號為零（停機狀態）時，此時輸出是“虛地”的，為0V，如果不是0V說明該級電路有了問題，上電后的異常報警，其源頭可能在此處了。找到這里，變頻器維修就有方向了。

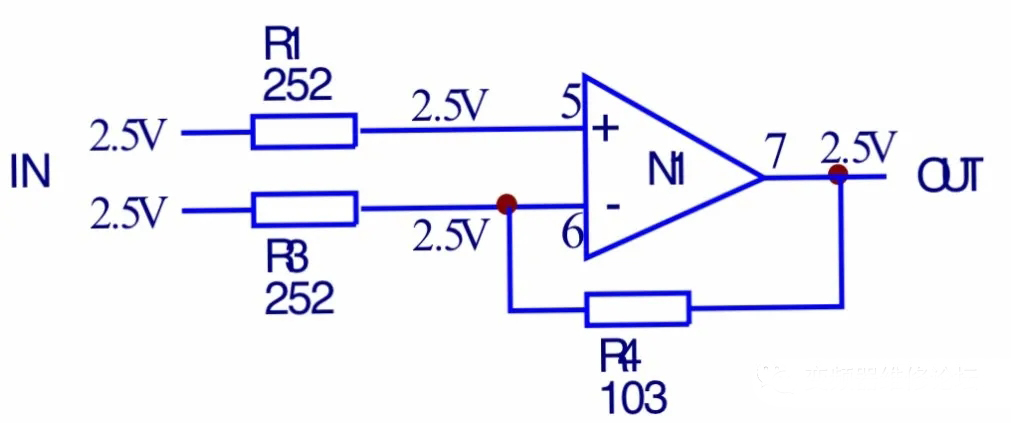

上電報OC故障，測N1的5、6、7腳俱為2V。7腳不為0V為報警原因。1、放大器的“虛短”規則仍然成立，判斷N1芯片好，故障在偏置電路。2、進一步分析，此時差分放大器已變身為電壓跟隨器，如圖2所示。判斷為R3斷路、虛焊或阻值嚴重變大。測R3一端虛焊，補焊后恢復正常。
故障現象同上。測5腳為2V，6腳為2.5V，7腳為-13V。1、放大器的“虛短”規則不能成立，但尚符合電壓比較器規則。2、進一步分析，此時差分放大器變身為電壓比較器，如圖3所示。判斷N1芯片尚好，故障為R4斷路或虛焊，使放大器的閉環條件被破壞，從而由放大器變身為電壓比較器。在線檢測R4的阻值已嚴重變大，拆下檢測已經斷路，代換后恢復正常。

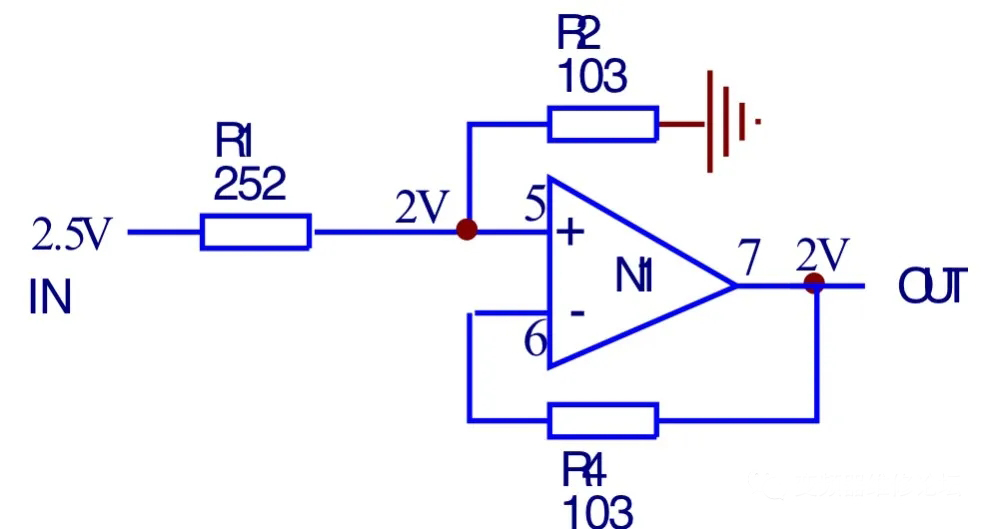

故障現象同上。測5腳為0V，6腳為0V，7腳為-10V。1、放大器的“虛短”和反相放大器的“虛地”規則仍然成立，N1芯片是好的。2、進一步分析，此時差分放大器變身為反相放大器，如圖4所示。判斷故障為R1斷路或虛焊，引起同相輸入端的輸入信號電壓丟失，而反相輸入端的2.5V被四倍反相放大。查R1有虛焊現象，補焊后故障排除。
故障現象同上。測5、6、7腳均為2.5V。1、放大器的“虛短”規則仍然成立，N1芯片是好的。2、進一步分析，此時由于同相輸入端的分壓電路異常，導致原差分放大器的“輸出虛地”條件被破壞，如圖5所示。故使輸出電壓由0V上升為2.5V。判斷故障為R2斷路或虛焊，引起同相輸入端的輸入電壓上升。測量確如判斷，代換R2后N1輸出正常。

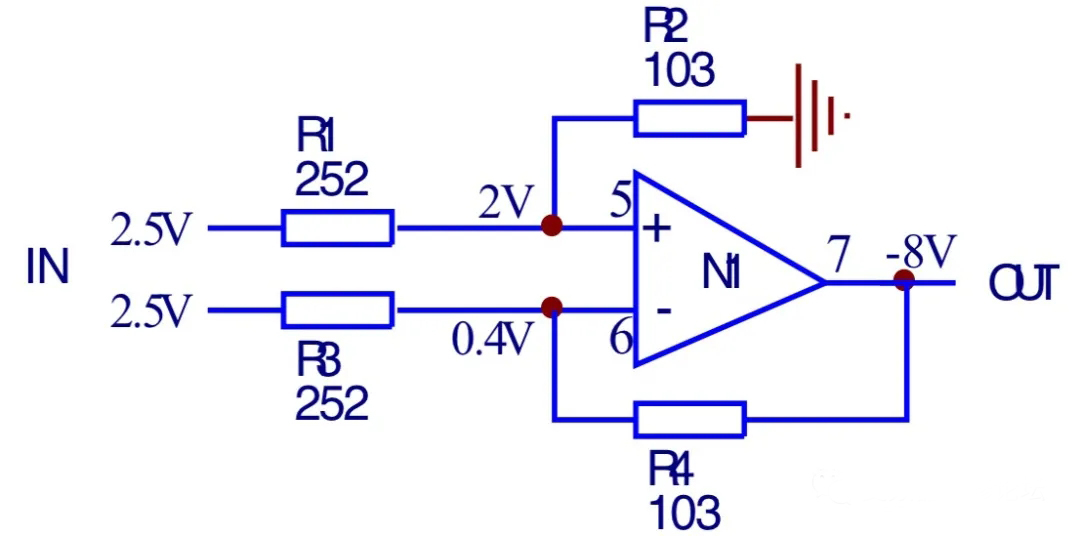

故障現象同上。測腳電壓為2V，6腳為0.4V，7腳為-8V。2、退而求其次，N1芯片連比較器的原則也不再符合，徹底“瀆職”變得不可理喻。沒有之二，N1芯片已經壞掉，不須再查外圍元件進行判斷。代換N1芯片，恢復正常工作。
圖6 N1損壞后各腳電壓標示圖（舉例）
最近這陣子，這幾例故障恰巧基本上都碰到了，索性集中起來玩它一把。見到許多檢修的朋友，大概屬于急性子人吧，往往疏于檢測，上手就動烙鐵，先焊片換片再說。有時在旁著急：先測量一下，確認芯片壞了再換不遲啊。測量比換芯片還要省事兒還要快一點啊，誰壞換誰啊，不壞動它干嘛？亂換一氣可能會擴大故障的哦。
