1、故障類型

當變頻器不能正常工作時就可能發生故障。按所在部位不同變頻器常見故障有以下幾種：

❶電源故障
　　指變頻器所接電網存在的故障，如電網本身過電壓、欠電壓、三相不平衡、主開關接觸不良或損壞及熔斷器熔斷造成的缺相等。

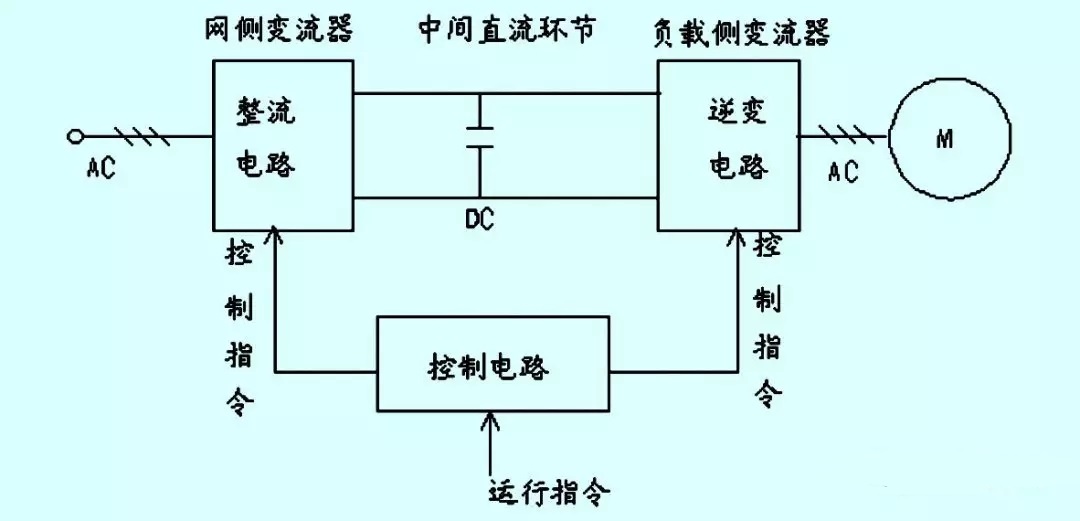

❷內部故障

指變頻器本身的故障，可能發生在直流環節，如短路、直流過壓、欠壓等。逆變環節，如輸出過電壓、欠電壓、不平衡和過電流等。控制環節，發生的故障較多。

❸負載故障
　　指電動機故障，如斷相、過載、短路等。
　　當出現故障時，變頻器將拒絕某些操作，主要是它的保護環節起作用。
2、故障原因
　　變頻器在使用過程中，會出現各種故障現象。產生故障的原因也很多，概括起來有兩種原因：

❶外部原因

由變頻器外部因素引起，如操作錯誤、參數設定不正確、負載過重、外部冷卻風扇損壞、溫度過高、外界干擾、電網本身有問題等。

❷內部原因
　　由變頻器內部因素引起，如短路、接地元件損壞、絕緣破損、接插件接觸不良、模塊損壞等。在處理故障時，針對不同的原因采取對應的解決辦法。

故障診斷的任務是確定故障的性質，查出產生故障的原因和部位，以便迅速處理排除故障，恢復其功能，及時投入運行。在診斷過程中應借助一些儀器儀表和變頻器自診斷系統綜合分析。

1、故障診斷的過程

❶詢問用戶變頻器的故障現象和查看變頻器指示等情況，包括故障發生前后外部環境的變化。例如，電源的異常波動、負載的變化等。

❷根據用戶的故障描述，分析可能造成此類故障的原因。

❸打開被維修的設備，確認被損壞的部位，分析維修恢復的可行性。

❹根據被損壞器件的工作位置，通過閱讀電路，分析電路工作原理，從中找出損壞器件的原因，以及一些相關的電子電路。

❺尋找相關的器件進行替換。

❻在確定所有可能造成故障，所有原因都排除的情況下，通電進行實驗，在做這一步檢查的時候，一般要求所有的外部條件都具備，并且不會引起故障的進一步擴大。

❼在檢修設備工作正常的情況下，就可以進入系統測試。
      2、診斷方法

❶故障樹診斷法

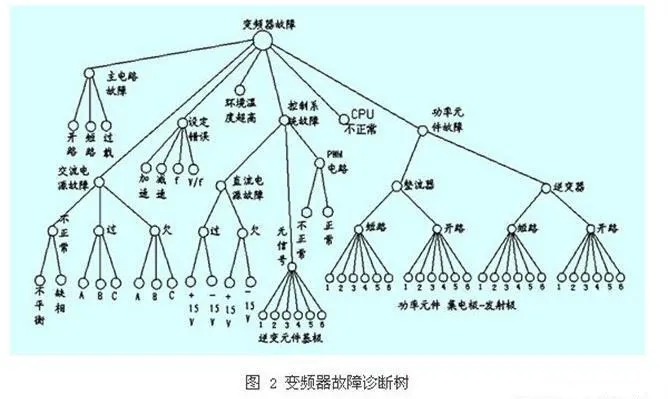

　　故障樹診斷法要求先列出系統或設備可能出現的故障，再將引起每個故障發生的直接原因包括硬件、環境、人為因素等，用適當?shù)倪壿嫲阉麄兣c故障連接起來，構成一棵故障診斷樹，如圖2所示。診斷時按樹由下而上逐級檢查，直到把故障找出為止。在故障較多時，此法診斷方便快捷。從每個枝的基部開始檢查，直到找出故障的性質、原因、部位為止。當找到的一個故障排除后，故障現象仍存在，說明還有另外故障存在，必需再檢查試驗，直到故障全部查清。

❷人工與自診斷結合法
　　變頻器自動診斷只能查出故障的性質與部位，而原因不易找出，有時自診斷還有誤導之嫌，就得人工診斷。此時須根據自動診斷信息，把可能引起此信息的故障列舉出來，再逐個檢查疑點，縮小范圍，最終查出原因和部位。

❸對比診斷法
　　主要指現象的對比，如切斷某一部分電路，更換某一元件，比較切斷與不切斷、更換與不更換現象是否一樣，如果現象相同說明故障仍然存在，故障原因與原電路、元件無關。如果故障消失，則說明故障根源出于此電路或元件。此法常用在有同型號的變頻器中。

      1、直流過電壓故障舉例

❶變頻器所接電網電壓超過額定范圍，因此整流后直流電壓高過允許值。

❷電機減速時間設定太短，降速過快，反饋能量使濾波電容充電的電壓迅猛增加，形成高壓。

❸并聯接在濾波器旁的制動電阻沒有接通。不能消耗反饋電能，對抑制泵升電壓不起作用，電容上的電壓高于允許值。　　列出疑點以后逐條檢查、試驗。在檢查時先檢查減速時間設定是否正常，正常的話進入下一疑點，用電壓表測量電源電壓，正常就檢查制動電阻是否接通。按照上述步驟檢查試驗，發現與制動電阻相接的開關不能閉合。

2、變頻器的變頻功能失控故障舉例

某廠一臺拖動潛污泵的安川616p5變頻器，在線停機4個多月恢復運行時發現，自開機的整個運行過程中，屏顯50hz的頻率，表顯78a電流，不能更改。按照工藝要求泵機應在50hz以下范圍內運行。顯然，變頻器的變頻功能失控。　　現對故障進行分析與檢測。變頻器能運行在50hz的工頻中且輸出380v的電壓，泵機運行。這些現象表明功率模塊輸出正常，控制電路失常。616p5是通用型變頻器，它的控制電路核心元件是一塊內含cpu的產生脈寬調制信號的專用大規模集成電路l7300526a。該變頻器通常處在遠程傳輸控制中，從控制端子接受4~20ma的電流信號。根據通用型變頻器工作原理，“頻率設定不可調”故障現象，可能來自兩個單元電路:

❶a/d轉換器。

❷pwm的調制信號。

本著先易后難的檢修思路，為排除a/d轉換電路的隱患，采用排斥法檢測。首先卸掉控制端子相關電纜，改用鍵盤輸入頻率設定值, 屏顯故障現象依舊。
