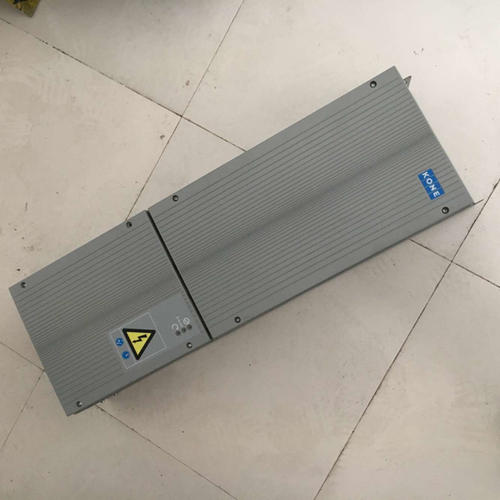

通力電梯變頻器V3F16L KM769900G01是通力電梯公司獨立設計生產的一款電梯專用變頻器，適用功率7.5KW的永磁同步電機。也許是通力電梯公司考慮到保護知識產權的因素，沒有給電梯變頻器配置專門的操作面板。若要更改V3F16L KM769900G01變頻器參數，就必須通過電梯中的電路板才能進行相應設置。V3F16L變頻器在沒有相關資料的情況下，進行維修難度系數較高，主要是因?yàn)殡娞葑冾l器不能獨立于電梯之外試運行，除非有相應的測試平臺。再加上V3F16L變頻器沒有配置操作面板，這就更加大了V3F16L電梯專用變頻器維修的難度，通力電梯變頻器維修后怎么運行測試是個問題！一般情況下，是拿到現場完整裝入電梯控制柜后，讓電梯試運行來進行測試變頻器維修修復與否，稍顯麻煩。

通力電梯變頻器KM769900G01整機結構緊湊，將變頻器打開后可以看到，變頻器內部有5塊電路板組成，分別是：KM964619G01接觸器板，KM964622G01中間板，KM964615G01電容板，KM825950G01電源驅動板，KM774150G02主板；整流逆變一體化模塊型號為BSM50GP120。值得注意的是，V3F16L變頻器存在兩種版本，新版本內部有5塊電路板，老版本的內部只有3塊電路板。

二、V3F16L通力變頻器常見故障

由于V3F16L變頻器直接拖動的負載電梯曳引電機，實際運行電流通常較大，因此，作為電梯控制的設備來講，故障率相對較高。

常見故障如下：

1、電梯運行時出現嚴重抖動。

2、V3F16L變頻器內部存在短路故障，導致供電電源跳閘。

3、電梯在檢修狀態下只能朝一個方向運轉，若要朝另一個方向運轉，一起動就立馬停車。

4、電梯突然發生死機現象，若斷電后再送電又能正常運轉起來，但運轉一會后又會發生死機現象。

5、不管是在檢修狀態還是在正常狀態，電梯都不能正常運轉。

需要說明的是，當界面板中的V3F指示燈亮?xí)r，并不代表V3F16L就一定正常。很多時候V3F指示燈亮，但最后查出問題的原因還是V3F16L變頻器故障所致。

三、故障代碼

在通力電梯正常運行中，一旦出現故障，維修人員可以通過通力電梯的LOP電路板的數碼管讀出當前故障代碼和過去電梯出現的故障代碼，通過故障代碼分析引起故障的可能原因。通力電梯故障代碼可整體劃分為控制系統故障代碼、驅動系統故障代碼以及群控系統故障代碼三個部分。

1、通力電梯控制系統發生故障時經常出現的故障碼有：

0021：安全回路故障，當通力電梯的安全回路中的安全保護開關或之間的連線出故障時，或者檢修開關處于檢修狀態沒啟動時就會出現0021故障碼。當電梯在正常運行狀態下出現故障不能走梯，并在LOP電路板的數碼管上顯示0021故障代碼時，說明引起電梯故障的范圍在安全回路部分，維修人員只要仔細檢查安全回路就可以查出引發故障的元件。

0022及0023：當電梯出現0022故障代碼時，說明電梯的廳門電氣鎖開關或之間的連接線存在故障，重點檢查電梯的廳門電氣鎖開關或之間的連接線就可以查出故障的原因；當出現0023故障代碼時，說明是轎門電氣鎖開關或之間的接線存在故障，只要檢查轎門電氣鎖開關或之間的接線就可查出故障原因。

0025：當電梯出現0025故障代碼時，說明通力電梯沒有具備啟動運行的條件，這時常伴隨主接觸器指示燈不亮或常亮的情況。對于這種故障，只要更換V3F16L變頻器就可以排除0025故障了。

026：當電梯出現0026故障代碼時，說明驅動系統存在故障。驅動系統包括V3F16L變頻器、測速機、曳引電機、制動電阻等，上述器件只要有一個性能不良或存在故障就可能會出現0026故障代碼，其中，V3F16L變頻器更容易出現故障。V3F16L變頻器出現故障時還會伴隨V3F指示燈不亮的情況。

0048：當電梯出現0048故障時，說明電梯門光幕存在問題，這種故障一般會伴隨不能關門的故障。另外，0048故障很多時候是門光幕表面積灰太多造成的，只要清理積灰或重新調整門光幕的位置即可解除0048故障。

2、通力電梯驅動系統經常出現的故障碼有：

0101：當電梯出現0101故障碼時，說明驅動系統中的V3F16L變頻器檢測到電梯故障，強制停止輸出。對于顯示0101故障代碼的情況，通常更換新的V3F16L變頻器就可以解決此故障。

0106：當電梯出現0106故障碼時，說明V3F16L變頻器或參數設置有問題，提示需要檢查第6菜單有關參數設置正確與否，或者直接更換新的V3F16L變頻器來解決0106故障。

第二經驗

如何檢測電梯變頻器故障，驅動柜是一個易損器件，當出現故障后怎樣判斷驅動柜是否出了故障呢，根據多年的維修經驗總結出一下判斷方法， 和朋友們分享一下通力電梯變頻器V3F16L的故障判斷分析與維修。

1、首先檢查各供電電源、沒發現異常；

2、檢查安全回路，沒發現異常；

3、檢查IGBT模塊時，發現三只電梯模塊均損壞，一般電梯模塊損壞后A2板損壞的幾率很大，因此更換三只新的IGBT模塊上去，并更換新的A2板后，給電梯送電，顯示均正常，也沒有故障出現，開慢車試運行，結果剛啟動模塊又炸裂，A2板又損壞！

4、將好的A1、A2、A3、A4、A5電路板裝到故障梯上，并再次更換新的IGBT模塊，檢查各接線無誤后，送電核實并調整各參數后，開慢車試運行，結果A2板、3只新的模塊再次炸毀��！損失慘重呀！��！

5、對各個電梯繼電器全面檢查時，發現204繼電器吸合后不能復位，而204繼電器的兩組常閉觸點是將電機的繞組短接的，當電梯的驅動輸出電壓時，204應該吸合，短接電機進線端的兩個常閉觸點應在驅動柜輸出電壓前斷開，但由于204繼電器的機械故障，導致驅動柜輸出電壓時，短接電機進線端的兩個常閉觸點仍不能斷開，造成負載短路，將模塊炸毀！

6、再次更換新的IGBT模塊、204繼電器。

7、對A2板進行檢查維修時，發現一電感燒斷，有幾個貼片元件擊穿，用同型號的貼片元件更換后，將A2板裝回。

8、送電觀察各指示狀態，沒發現異常，慢車試運行時，可以走慢車了，隨后快車試運行，電梯運行平穩、各功能均恢復正常！

總結：當電梯出現炸模塊故障時，一定要測底檢查各個環節，確認檢查無誤后，才可試運行，如果只是簡單的更換了A2板及新模塊，就以為故障排除，麻痹大意就會造成極大損失！

通力無機房電梯啟動時出現0025故障碼，電梯慢車和快車都不能運行，LOP-CB界面板中的MAIN CONTACTOR指示燈不亮，電梯正常啟動運行時這個發光二極管應點亮。下面就通力電梯啟動時出現0025故障碼進行進行故障分析，并講解維修方法。

第三經驗

電梯變頻器是一種專門用于電梯控制的儀器。電梯專用變頻器是中小功率變頻器中的高端產品，它使得電梯效率提高、運行平穩、設備壽命延長，結合PLC或微機控制，更顯示無觸點控制的優越性：線路簡化、控制靈活、運行可靠、維護和故障監測方便，下面小編將著重為大家講解V3F16L是通力電梯專用變頻器，因?yàn)樗�是一個直接拖動電梯曳引電機的器件，通常工作在大電流的情況下，所以它是一個故障率較高的器件。

電梯變頻器的主要作用：電梯要有舒適性，需要電梯緩慢加速，這就涉及到電機調速的問題

1、其他的調速方式，比如串電阻調速：它通過串接一個電阻，來降低電機內部的電壓，實現轉速的降低，弊病就是在串接的電阻上會耗費一定的能量；

2、用變頻器就不存在這種情況，它直接控制輸出的頻率和電壓來驅動電機，不存在額外的消耗。

下面小編將為大家詳解通力V3F16L電梯變頻器故障現象， 通力V3F16L電梯變頻器故障現象主要有有以下幾方面：

1、電梯檢修狀態時只能向一個方向運行，向另外一個方向時一起動就會立即停止。

2、V3F16L內部短路時經常會引起電源跳閘現象。

3、電梯不論是檢修狀態還是正常狀態，都不能運行。

4、電梯無緣無故的出現死機，關電送電后又可運行，但運行一段時間后會在次死機。

5、當界面版中的V3F指示燈亮?xí)r，并不代表V3F16L就一定正常，很多時候V3F指示燈亮但最后查出的故障原因依然是V3F16L變頻器故障所致。

6、提示V3F16L故障的故障代碼通常是：0026：驅動故障；0025：主接觸器不吸合。0101：驅動故障。

4、運行時震動厲害。

電梯變頻器的日常維護：

1、預防雨水淋濕，通常是在刮臺風時，窗門被風吹壞而使變頻器淋到雨水；

2、電梯電氣室溫度不能太高，否則變頻器元件容易老化，最好裝有空調，后果相稱不錯；

3、變頻器的散熱風扇要定時清塵,變頻器的維修方式采用在線電壓檢測及直流電阻測量兩種方法，發現其有響聲或不運行就要調換；

4、防雷電，這個就關聯到整棟樓或全部小區防雷設施問題，被雷擊的變頻器個別損壞嚴峻；

第四經驗

如果前三個經驗都解決不了，那么就實施最后一個方案“電梯不走，你走！”
