通力KONE電梯變頻器維修常見故障經驗總結

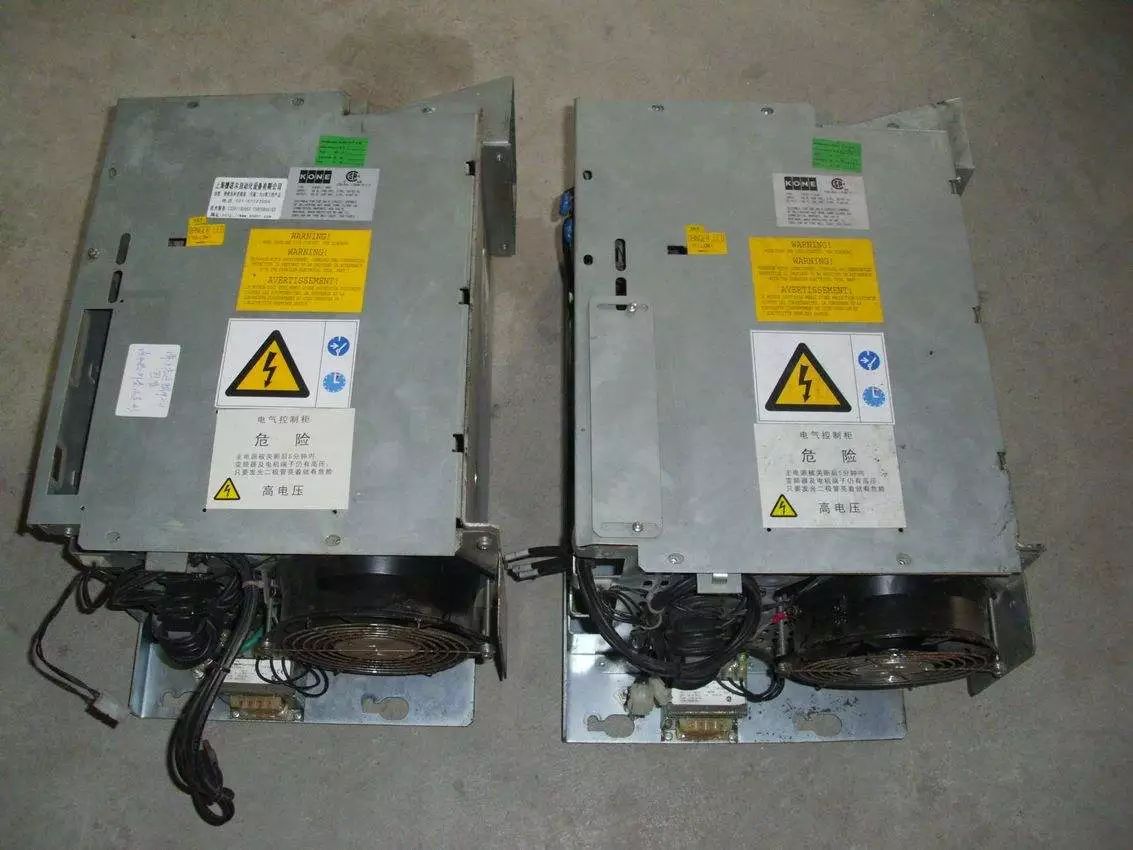

通力電梯變頻器V3F16L系列是通力電梯公司獨立設計生產的一款電梯專用變頻器。也許是通力電梯公司考慮到保護知識產權的因素，沒有給電梯變頻器配置專門的操作面板。若要更改變頻器參數，就必須通過電梯中的電路板才能進行相應設置。V3F16L變頻器在沒有相關資料的情況下，進行維修難度系數較高，主要是因為電梯變頻器不能獨立于電梯之外試運行，除非有相應的測試平臺。再加上V3F16L變頻器沒有配置操作面板，這就更加大了V3F16L電梯專用變頻器維修的難度，維修后怎么運行測試是個問題！一般情況下，是拿到現場完整裝入電梯控制柜后，讓電梯試運行來進行測試變頻器修復與否，稍顯麻煩。下面我們來說說通力電梯變頻器維修常見故障的有關經驗

一、通力變頻器報0025故障檢修

0025故障：

1、故障描述：允許啟動功能失效

2、故障原因：電梯停止后主觸點開關未打開

3、解決方法：檢查主接觸器開關

檢修方法：

（1）.電梯一合閘報0025,K2(201:2)繼電器損壞

（2）.電梯一運行報0025，K3,K4兩個接觸器壞

二、通力0026故障維修

上三橋靜態電壓：U相：-5.23VV相-5.22V；W相：-5.22V

下三橋靜態電壓：制動-4.96VUG:-4.94VVG:-5.23VWG:-5.23V

驅動電路AJ312有有一路損壞用A3120代換，檢測驅動波形時，要撬開AJ312的2腳，才能測到波形。

三、通力V3F16L變頻器維修方法

1、V3F16變頻器，A3板接觸器板，204直流接觸器粘連，模塊炸，判斷模塊是否損壞，可以測量D328,一般情況D328二極管擊穿模塊壞，有時D329也會損壞，模塊損壞CPU主板會報0026故障代碼。

2、報0025故障，201:2繼電器問題。

1、檢測A3板上，204,201:1接觸器觸點，以及201:2繼電器K1A抱閘繼電器觸點阻值。

2、檢測A2（驅動板）上D328二極管是否擊穿D329是否擊穿判斷模塊好壞。

3、給A2板通電，驅動板容易出現電源問題，開關電源間歇性震蕩，更換電容可以解決。

4、U26（LM393)電源電壓偏低，導致運放無法正常工作出現故障，更換電容可以解決。

5、一般維修該板，更換所有電容，就可以解決問題D328:18V穩壓管，D329:5V穩壓管。

模塊觸發端各電壓：

WG:-5.76V W:Vge:-5.13V

VG:-5.76V V:Vge:-5.13V

UG:-5.76V U:Vge:-5.13V

BRG:-5.76V

1、維修一臺V3F16變頻器，給電源加上24V電壓，發現開關電源異響，測量模塊觸發端運放供電腳電壓，以及數字IC電壓都不穩定，說明開關電源出現間歇性震蕩，更換電容C72,C59,C60,C64,C79,C80后開關電源工作正常。

2、測量關鍵點電壓，U26(LM393),4,8腳電壓為24V。

3、測量U6(LM339),3,12腳電壓為16.5V以上，也就是測量電容C15。

4、D30:BYG22D：22V穩壓管 ；D33：5.1V穩壓管 ；D24,D27：7.5V穩壓管 ；D329：5.7V穩壓管 ；D328：16.7V穩壓管

5、測量模塊發現U,V相失去二極管效應，測量不出來二極管結構，經檢查發現上下橋都有BYG22D穩壓二極管損壞（擊穿），測量D27,D24檢測發現壓降為1.1V左右，正常值是0.7V

6、U,V相上橋R64，R65電阻阻值變大或無窮大，下橋U相電阻正常為12%u3A9，測得為22%u3A9，電阻壞，因工作疏忽導致沒有更換此電阻導致UG電壓為2.5V左右，達不到5V，當時以為是電阻所致，后來更換完電阻，還是2.5V，有時會變成9V左右，后來經查找觸摸變壓器，發現高頻變壓器L4發熱，更換變壓器后電壓恢復正常。

總結：1、測量哪一相模塊損壞，哪一相元件容易損壞。

2、變壓器損壞會影響電壓，驅動電路的上三橋使用的是獨立電源，下三橋使用的是一個變壓器，如果那一路電壓忽高忽低，供電不正�？梢詫Ρ染S修。

案例1：

維修一臺V3F16變頻器出現下橋電壓不為5V，一會是9V一會是5V，下三橋故障現象相同，檢測光耦好壞排除光耦引起的，最大可能是供電電源引起的，檢測上橋發現電壓穩定正常，那么故障就是下橋引起的觸摸高頻變壓器發現高頻變壓器發熱損壞。

案例2：

維修一臺V3F16,出現開關電源間歇性震蕩，電壓不穩定，更換開關電源部分電容，故障依舊，懷疑負載短路引起，檢查整流二極管，驅動光耦以及運放是否短路，故障依舊。使用鏟大地，把板上的元件一個一個的拆除，最后發現NE555芯片損壞導致。

案例3：

維修一臺V3F16,驅動部分損壞更換所有光耦，電容，通電測試發現有一路G,E端電壓不是5V而是15V左右，后檢測發現新?lián)Q的光耦損壞導致故障，拆下光耦用曲線對比，發現曲線正常，所有說測量元件曲線好壞，不能完全判斷器件好壞。

案例4：

V3F16維修出現驅動電路部分的二極管測量阻值變大，但二極管已經損壞不能使用，這種事在變頻器電路中時常發現。
