繼電器檢測詳解：從核心功能到檢測方法

1、繼電器的功能特點

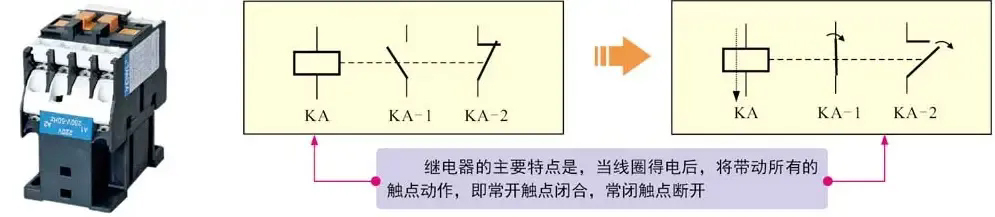

    繼電器是一種由弱電通過電磁線圈控制開關觸點的器件，由驅動線圈和開關觸點兩部分組成。其電路圖形符號一般包括線圈和開關觸點兩部分，開關觸點的數量可以為多個，如圖3所示。

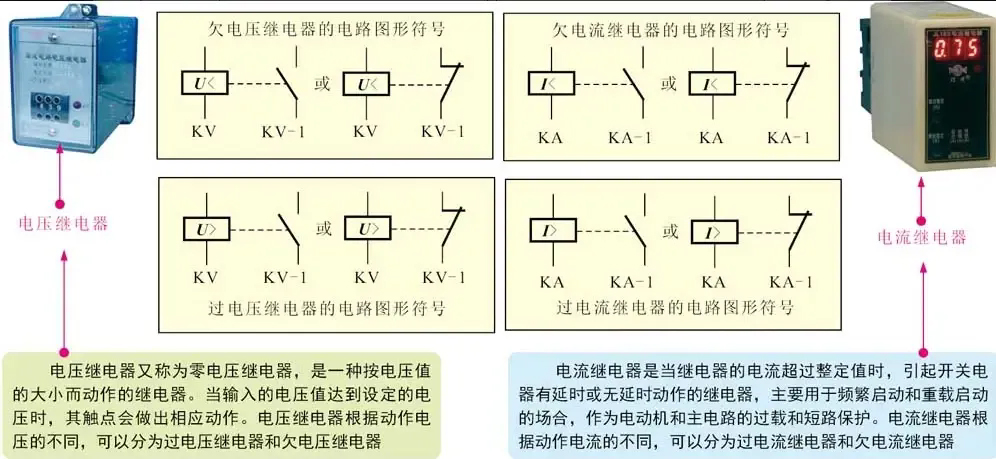

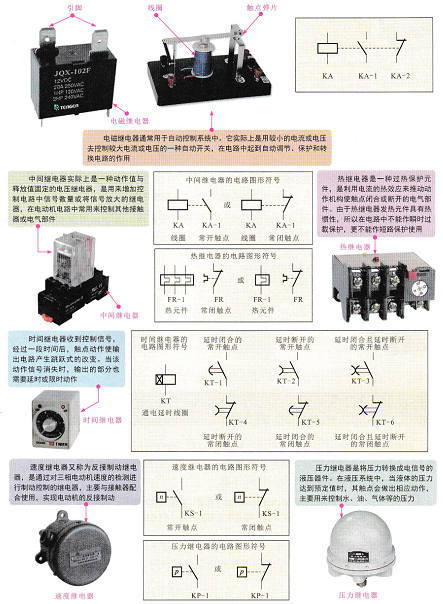

圖3 繼電器的功能特點

2、繼電器的檢測方法

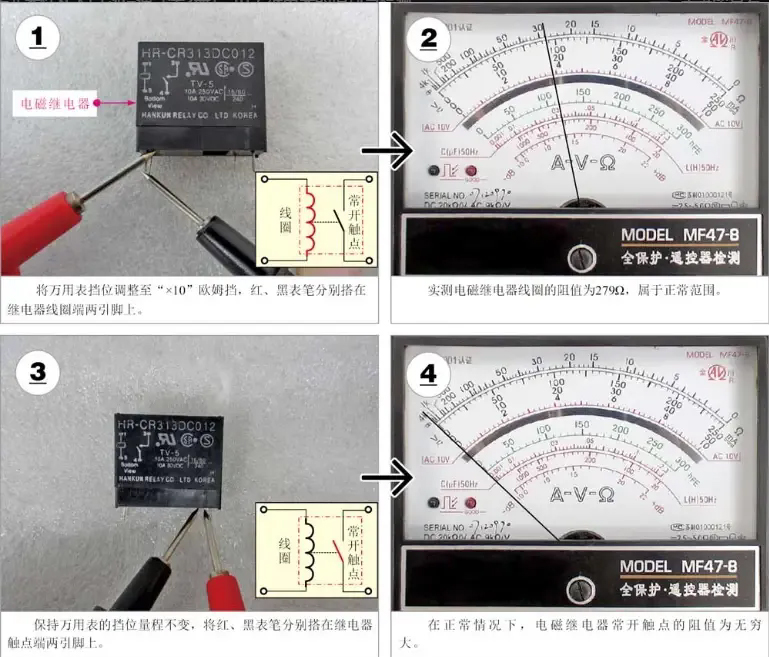

圖4  普通電磁繼電器的檢測方法

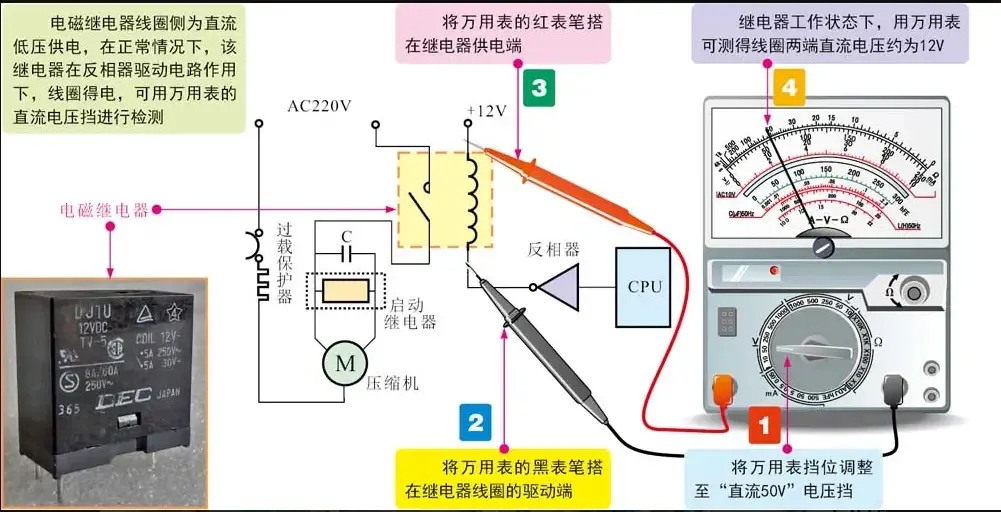

    使用萬用表電阻擋檢測電磁繼電器時，檢測線圈側和觸點側的阻值，只能簡單判斷繼電器內部線圈有無開路、觸點有無短路故障，但無法判斷出繼電器能否在線圈得電時正常動作。使用萬用表檢測電磁繼電器，還可將電磁繼電器置于特定環境下的電路中，根據電磁繼電器在電路中的功能，即線圈在有直流供電條件時，控制觸點動作，由觸點動作實現對線路的通、斷控制。根據電路功能，可使用萬用表檢測電磁繼電器線圈上的供電電壓及觸點控制的通、斷狀態來準確判斷電磁繼電器是否良好，如圖5所示。

    使用萬用表電壓擋檢測電磁繼電器，需要滿足一定的供電條件和環境。實際檢測時，需要特別注意人身安全，操作人員應避免身體任何部位與帶有220V電壓的器件或觸點碰觸，否則可能會引起觸電危險。
