匯川MD290變頻器維修在普通空壓機上的調試流程

點擊數：18199 更新時間：4/16/2020 4:05:12 PM Tag: 匯川授權廣東聯保中心匯川MD290變頻器維修

我們?cè)谄綍r(shí)的變頻維修工作中，經常需要對變頻器進行調試。在這里，旭興達作為匯川授權廣東聯保中心，對匯川MD290變頻器維修在普通空壓機上的調試流程大概講解一下，希望能對大家有所幫助。

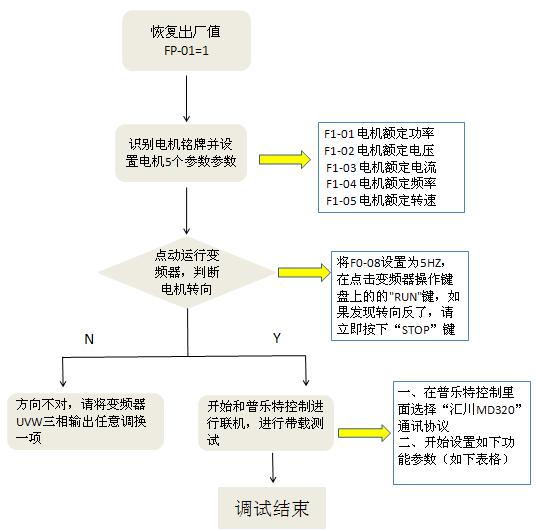

一、 調試流程

二、變頻器控制板端子接線圖：

變頻器控制板端子布置圖

三、參數設置如下（普樂特控制器+MD290變頻器）：

功能嗎	參數設定值	參數說明
F0-02	1	端子啟動
F0-03	3	4~20MA模擬量輸入（AI2）【J9的跳線要調，如下面的附件所示】
F0-10	同步于電機的額定頻率	最大頻率
F0-12	同步于電機的額定頻率	上限頻率
F0-14	25	下限頻率
F1-01~F1-05	電機的五個基本參數（功率、電壓、電流、頻率、轉速）	按照電機銘牌設置
F4-00	1	啟動信號
F4-01	33	急停常閉信號輸入
F4-18	2.0	模擬量最小電壓輸入
F4-19	0.0%	AI2最小輸入對應設定
F4-20	10	模擬量最大電壓輸入
F4-21	100%(如果空壓機不需要跑最大頻率，可以通過這個參數來設置，例如：空壓機的最高頻率是50HZ，現在只需要跑到40HZ，那么設定值就是40/50=80% )	AI2最大輸入對應設定
FD-05	1	標準的MD0DBUS協議

附件：

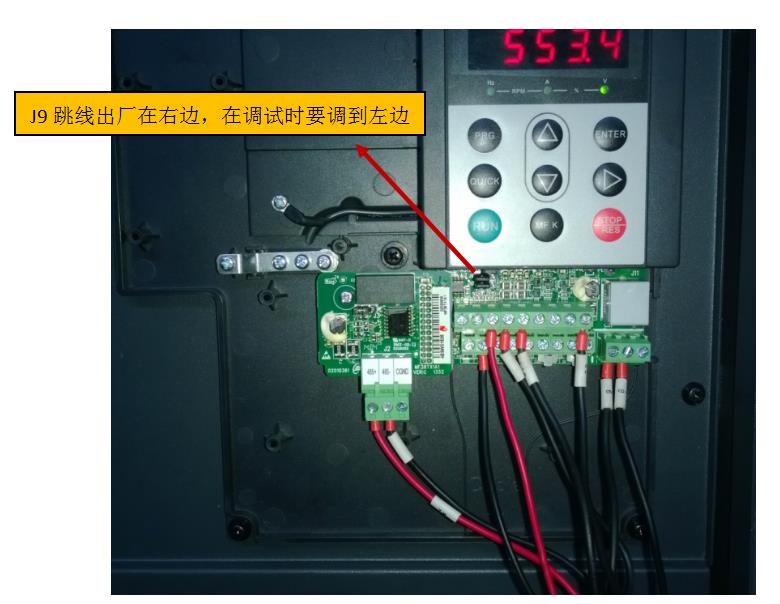

1、變頻器跳線示意圖：

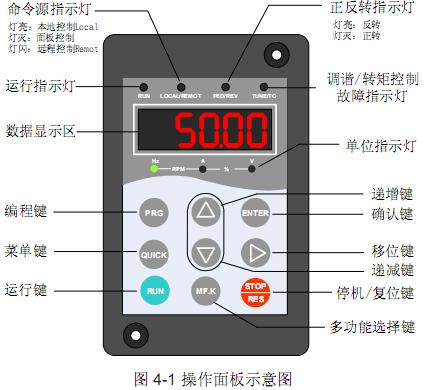

2、變頻器鍵盤操作說明
